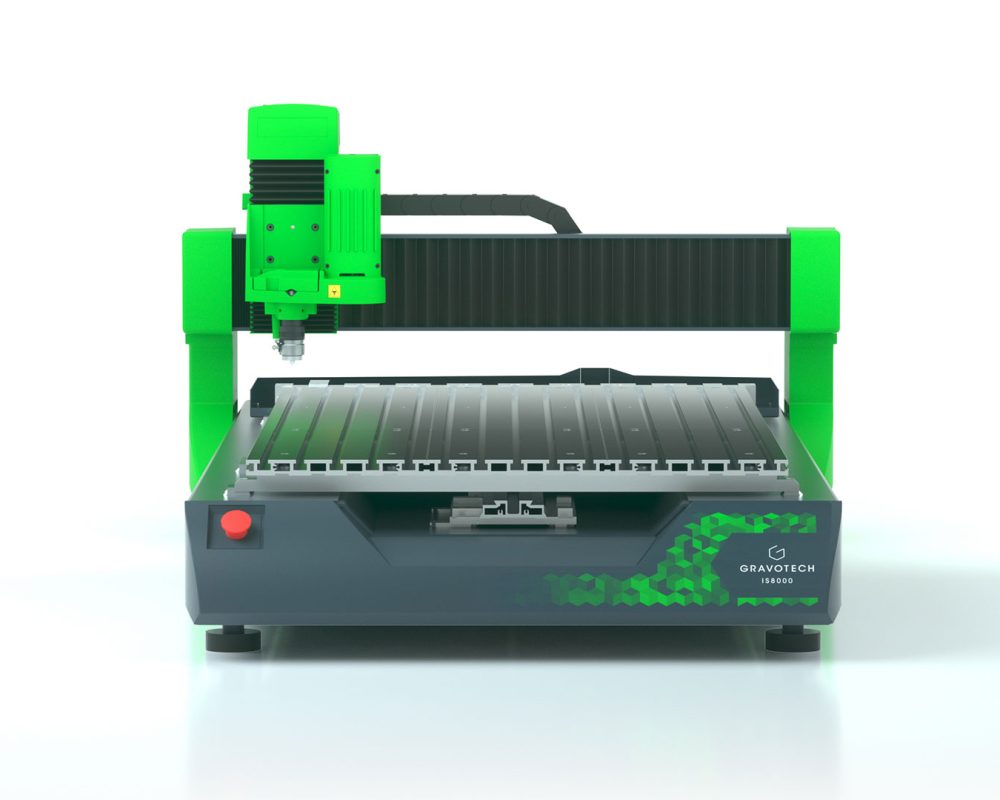

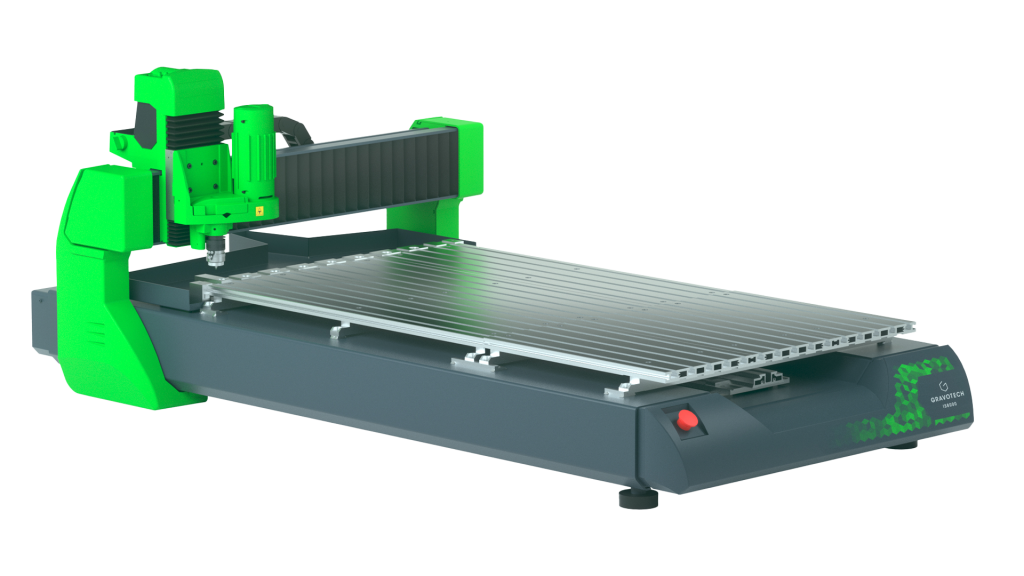

Máquinas de grabado CNC de gran formato
La serie ISx000 ofrece una gama de máquinas de grabado robustas, versátiles y potentes. Están diseñadas para grandes producciones industriales y de rotulación, con áreas de grabado de hasta 610×1220 mm. La versión IQ destaca por su flexibilidad y precisión, mientras que la versión XP ofrece mayor potencia y velocidad, siendo ideal para aplicaciones que requieren un alto rendimiento.

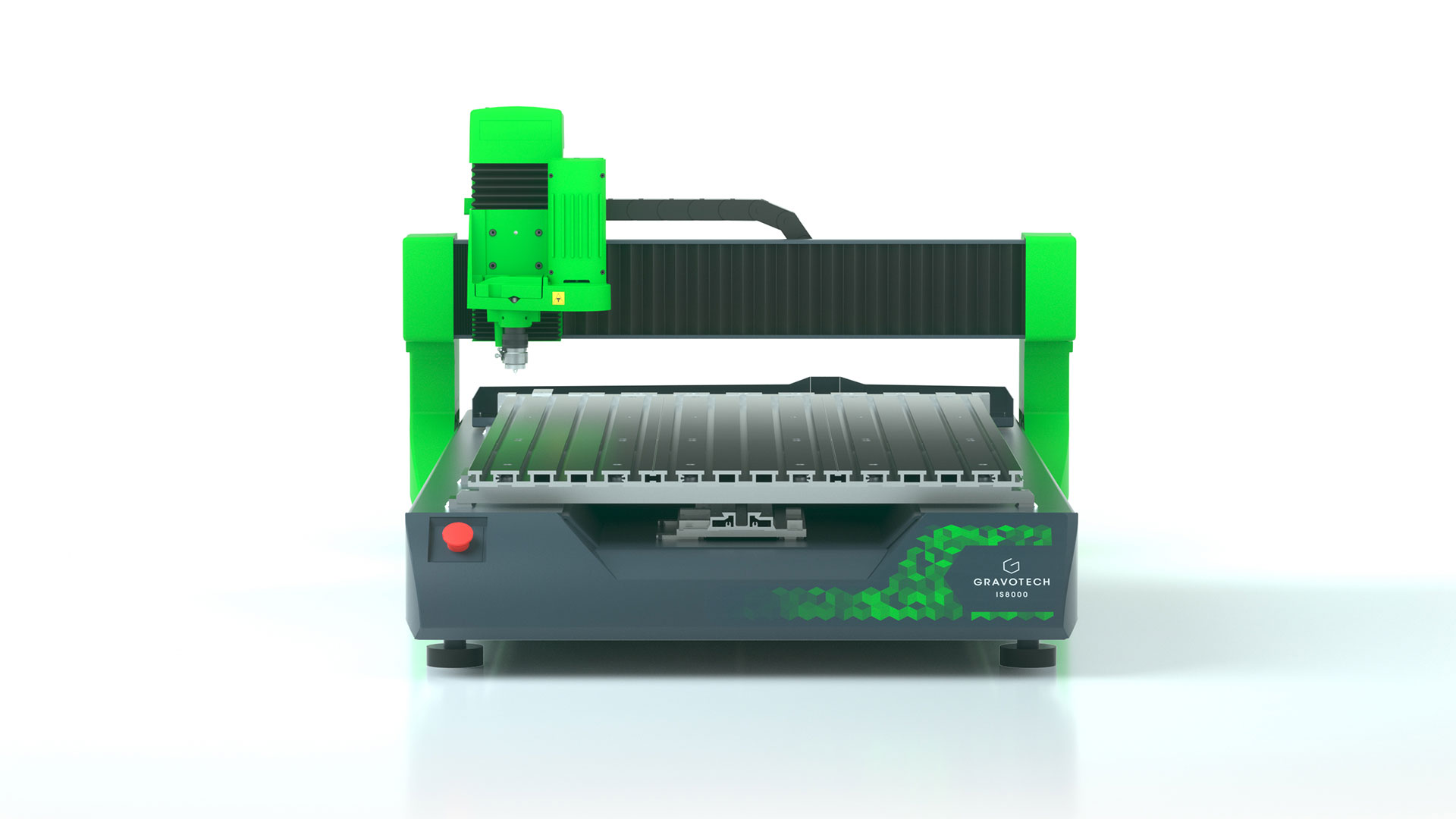

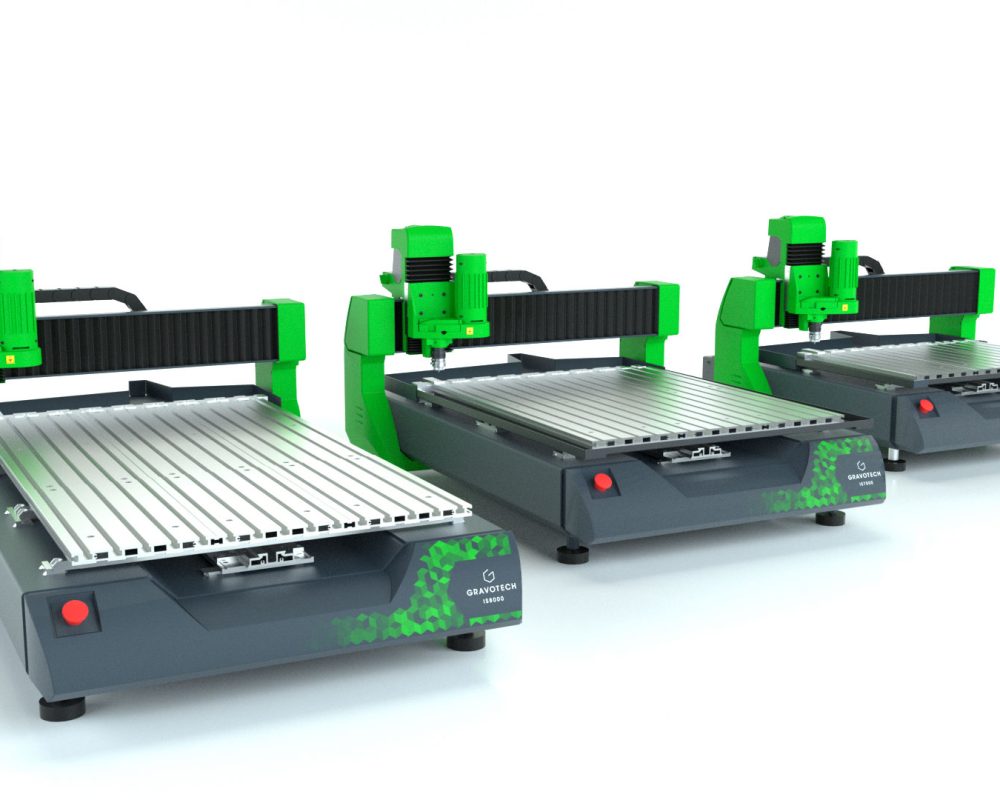

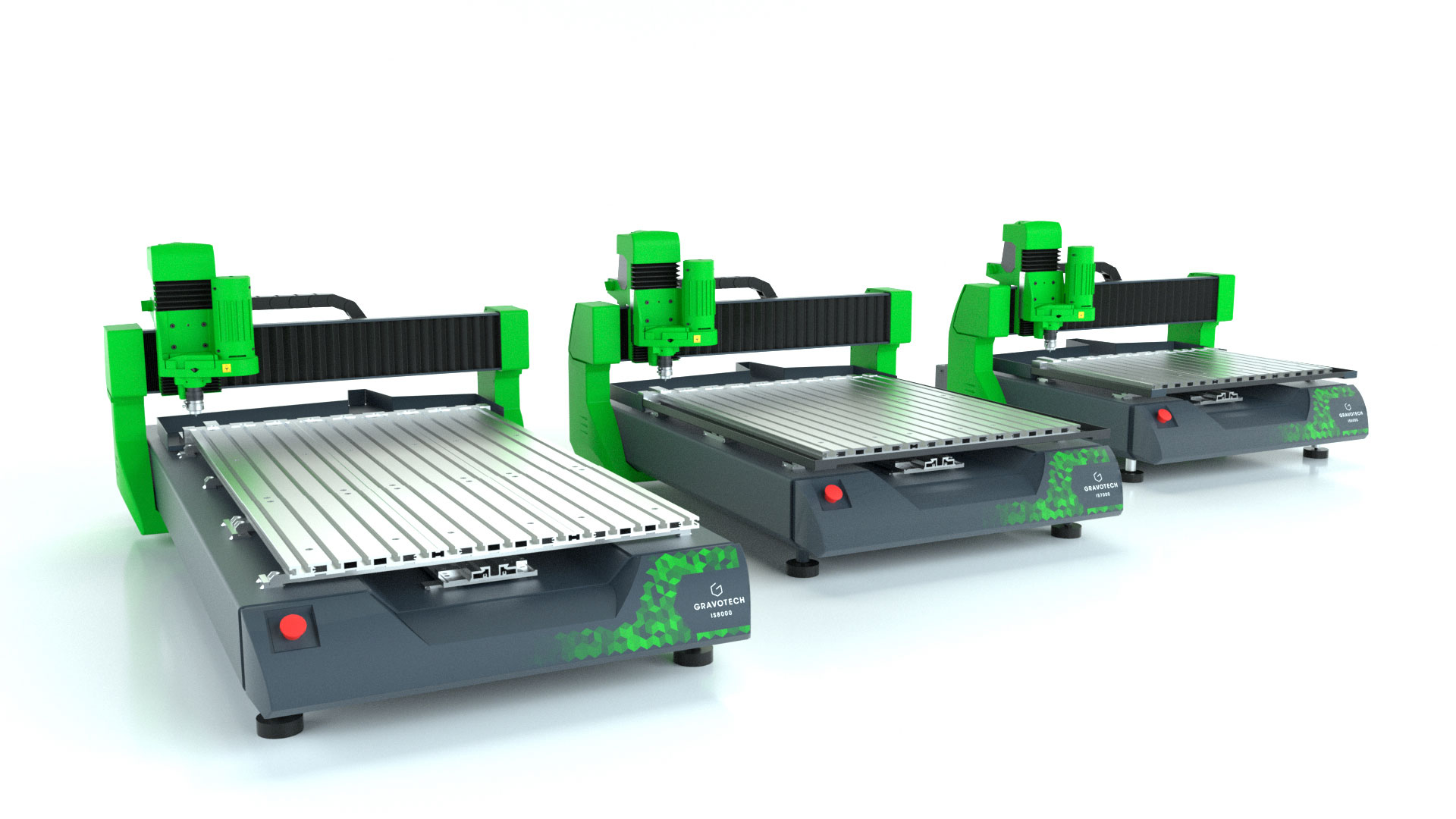

La serie ISx000 está compuesta por los modelos IS6000, IS7000 e IS8000, que varían en tamaño de área de grabado, desde 610×405 mm hasta 610×1220 mm. Diseñadas para gran formato o trabajos en serie, estas máquinas de grabado por fresa cuentan con una estructura rígida y un motor de 75W (Versión IQ), con la opción de instalar un motor de corriente continua de 200W (Versión XP) para aplicaciones más exigentes.
Estas máquinas son compatibles con una amplia gama de herramientas de grabado, corte, taladrado y micro-fresado de Gravotech. La posibilidad de elegir entre 4 motores de alta frecuencia le permite trabajar con el máximo rendimiento. Además, su ergonomía está diseñada para facilitar el trabajo del operario con características como un puente móvil, mando de control remoto y electrónica protegida para mayor seguridad.

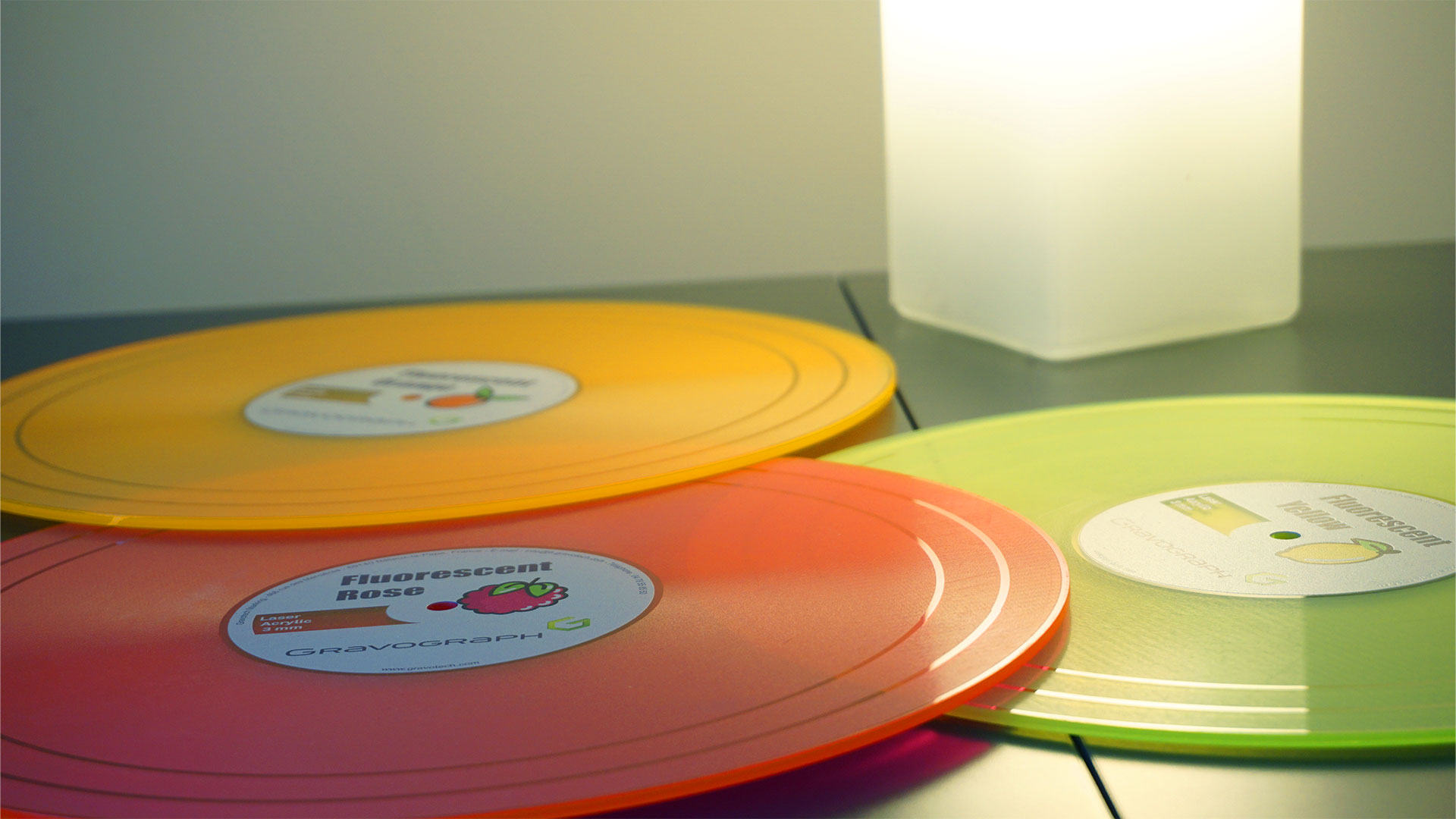

Equipadas con el software GravoStyle™, las máquinas de la Serie ISx000 ofrecen una gran flexibilidad en el diseño de grabados, incluyendo matrices para etiquetas con serialización automática, logotipos, códigos de barras, escritura en braille, Print&Cut y corte de letras. Estas opciones hacen de la ISx000 una solución completa y eficiente para una variedad de aplicaciones industriales.
1093 x 1015 x 735 mm (IS6000); 1093 x 1420 x 735 mm (IS7000); 1093 x 1825 x 735 mm (IS8000) mm
610 x 410 mm (IS6000); 610 x 815 mm (IS7000); 610 x 1220 mm (IS8000) mm
168 Kg (IS6000); 220 Kg (IS7000); 265 Kg (IS8000)
Ilimitados x ilimitados x 80 mm
Sí
No
80 mm
4,36 mm o quilla de pinza opcional
máx. 20.000 rpm
25 mm/s (Versión IQ); 60 mm/s (Versión XP)
Consulta las preguntas más frecuentes sobre la serie ISx000.
La Serie ISx000 incluye tres modelos con tres áreas de trabajo: IS6000 (610×410 mm), IS7000 (610×815 mm) e IS8000 (610×1220 mm), diseñados para adaptarse a diferentes necesidades de grabado industrial y rotulación.
Dependiendo del modelo, las dimensiones varían desde 1093x1015x735 mm (IS6000) hasta 1093x1825x735 mm (IS8000), con un peso que va de 168 Kg a 265 Kg.
Todas las máquinas de la Serie ISx000 vienen equipadas con un motor de 75W, pero es posible adaptarlas a un motor de corriente continua de 200W para aplicaciones más exigentes.
La versión XP se distingue principalmente por su mayor potencia, con un motor de 200W que permite trabajar con mayor velocidad y precisión en comparación con la versión IQ que está equipada con un motor de 75W. Además, la versión XP es ideal para grandes producciones industriales que requieren alta velocidad sin comprometer la calidad.
El software GravoStyle™ incluido es evolutivo porque permite adaptarse a la complejidad de los trabajos gracias a sus niveles y a sus múltiples opciones. Es posible realizar matrices de etiquetas con serialización automática, diseño de logotipos, códigos de barras, señalización en braille, recorte de letras con optimización de material, hasta trabajos en 2D, 2,5D y 3D.

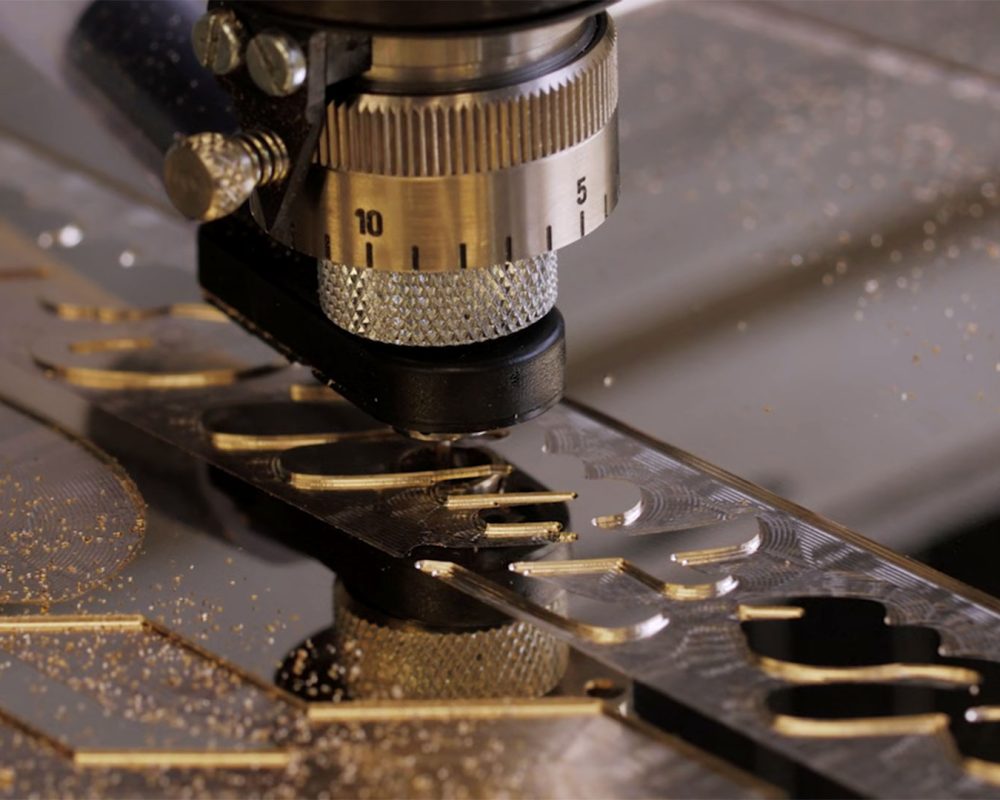

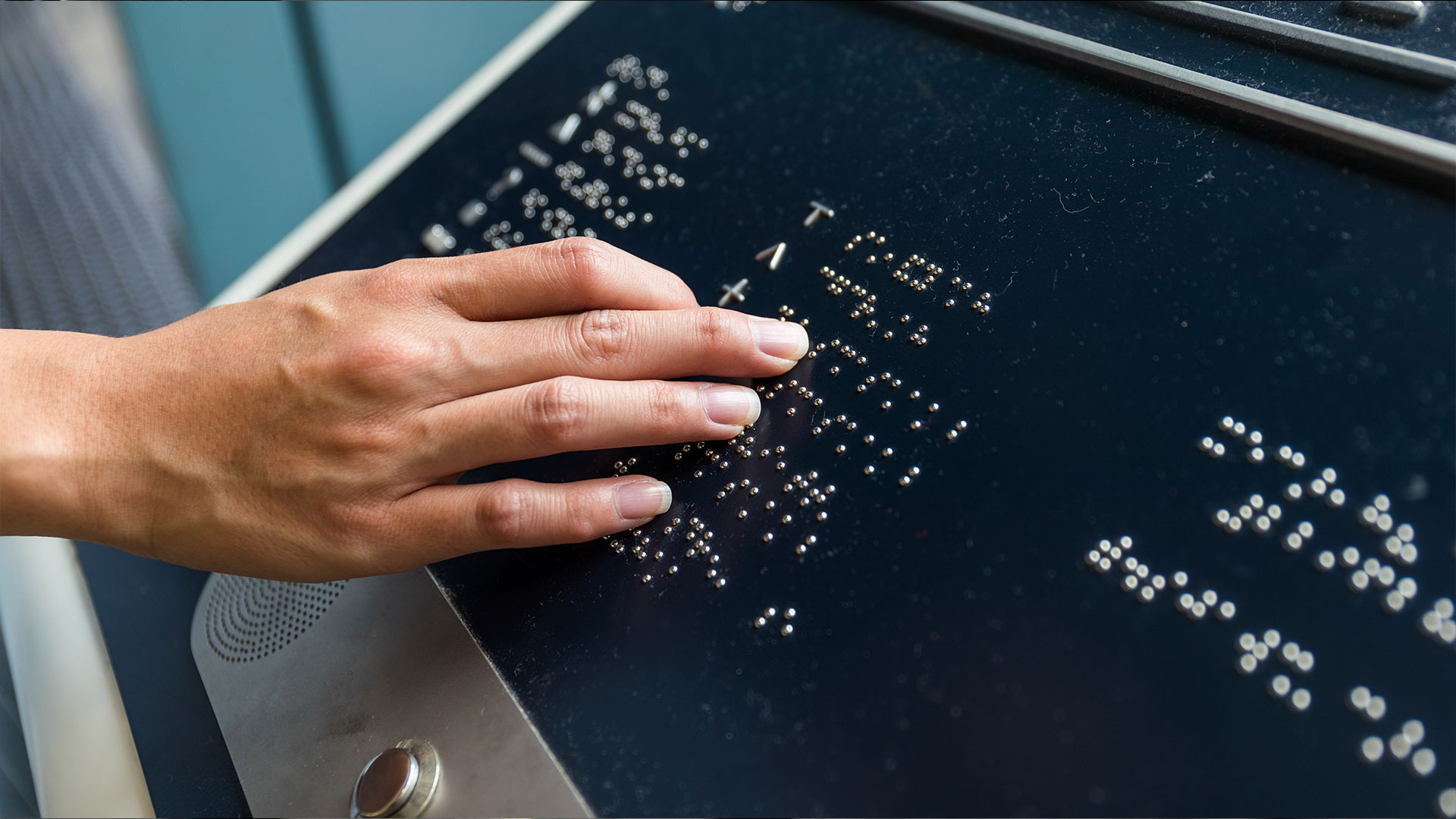

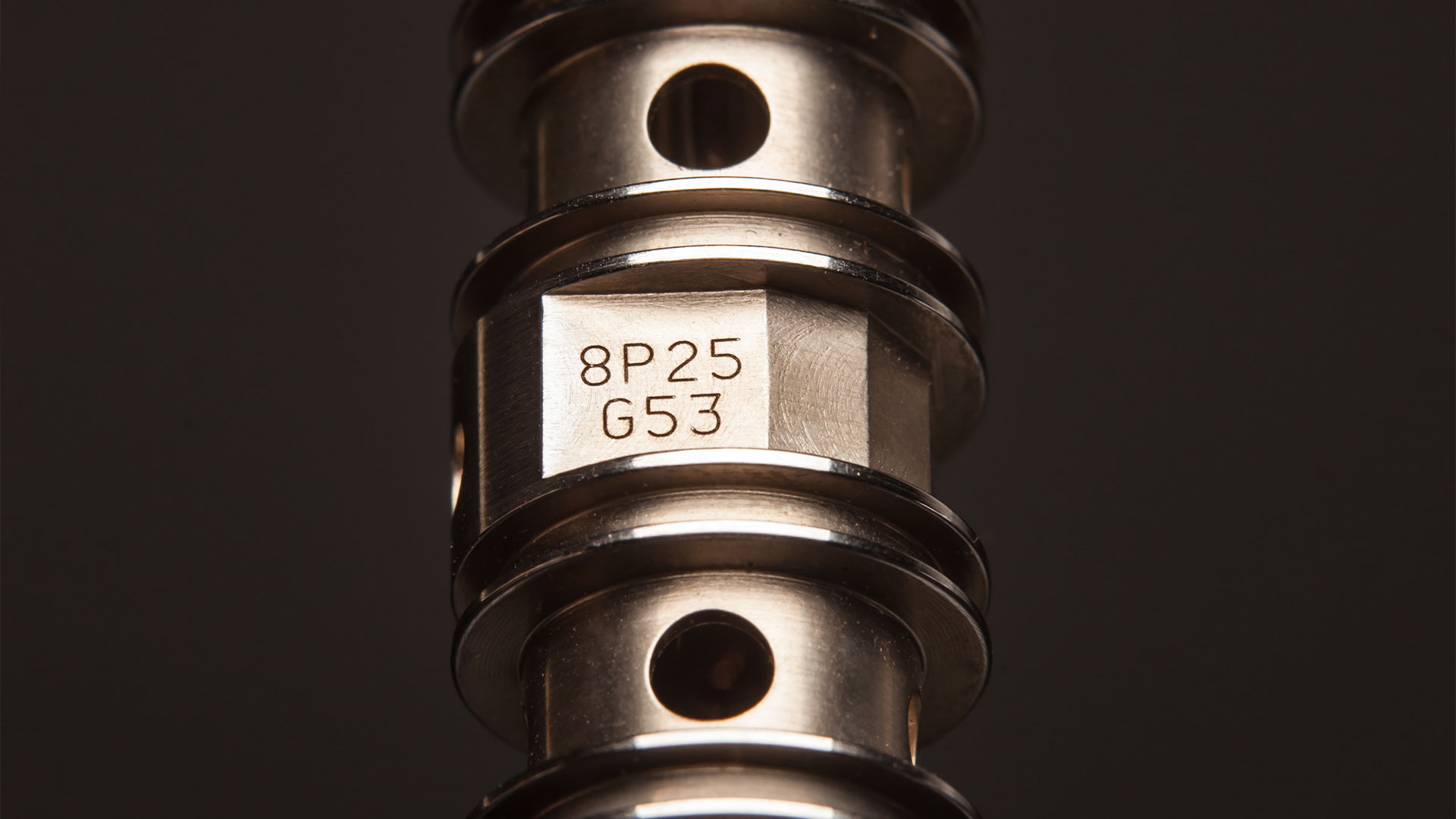

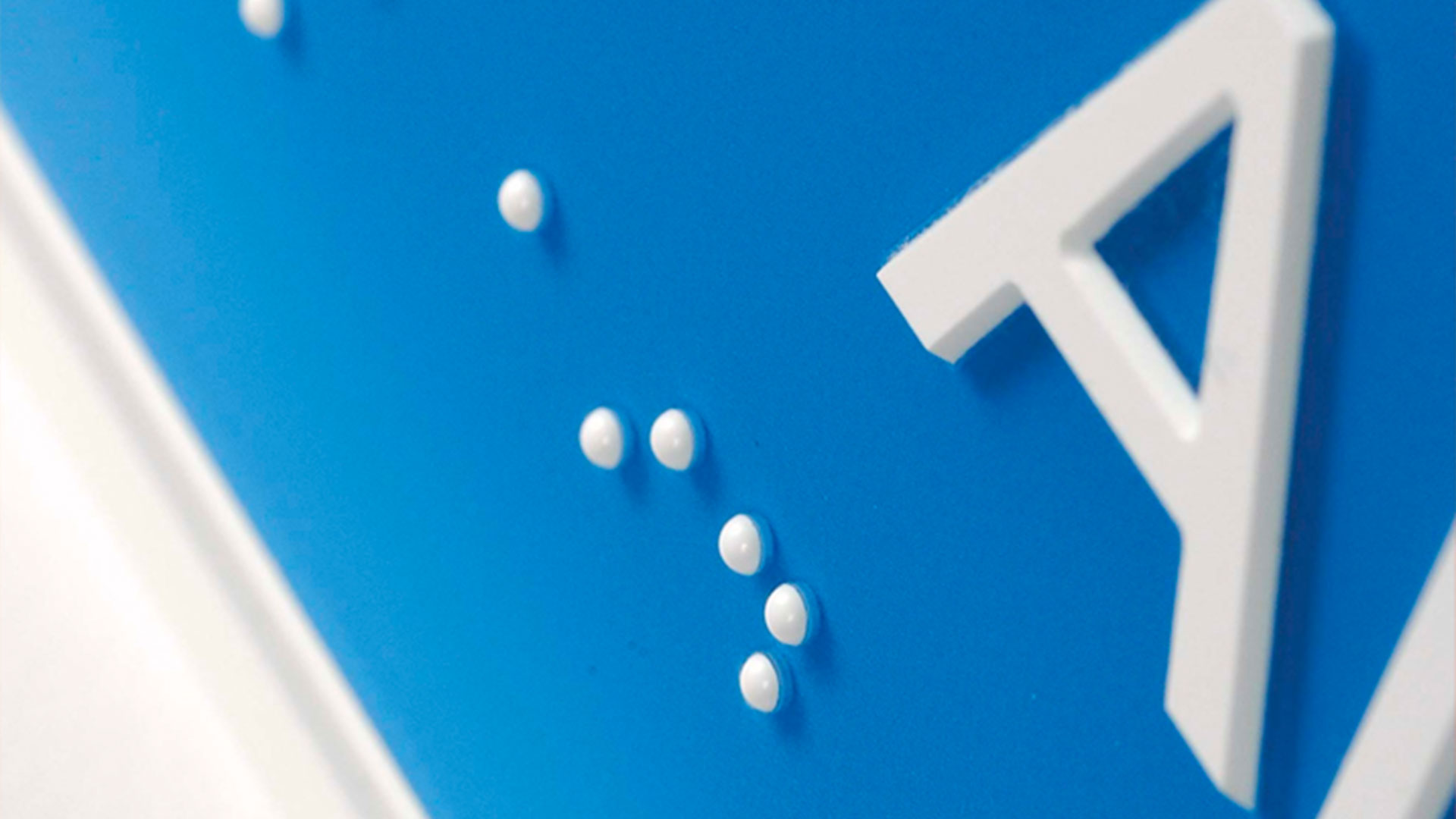

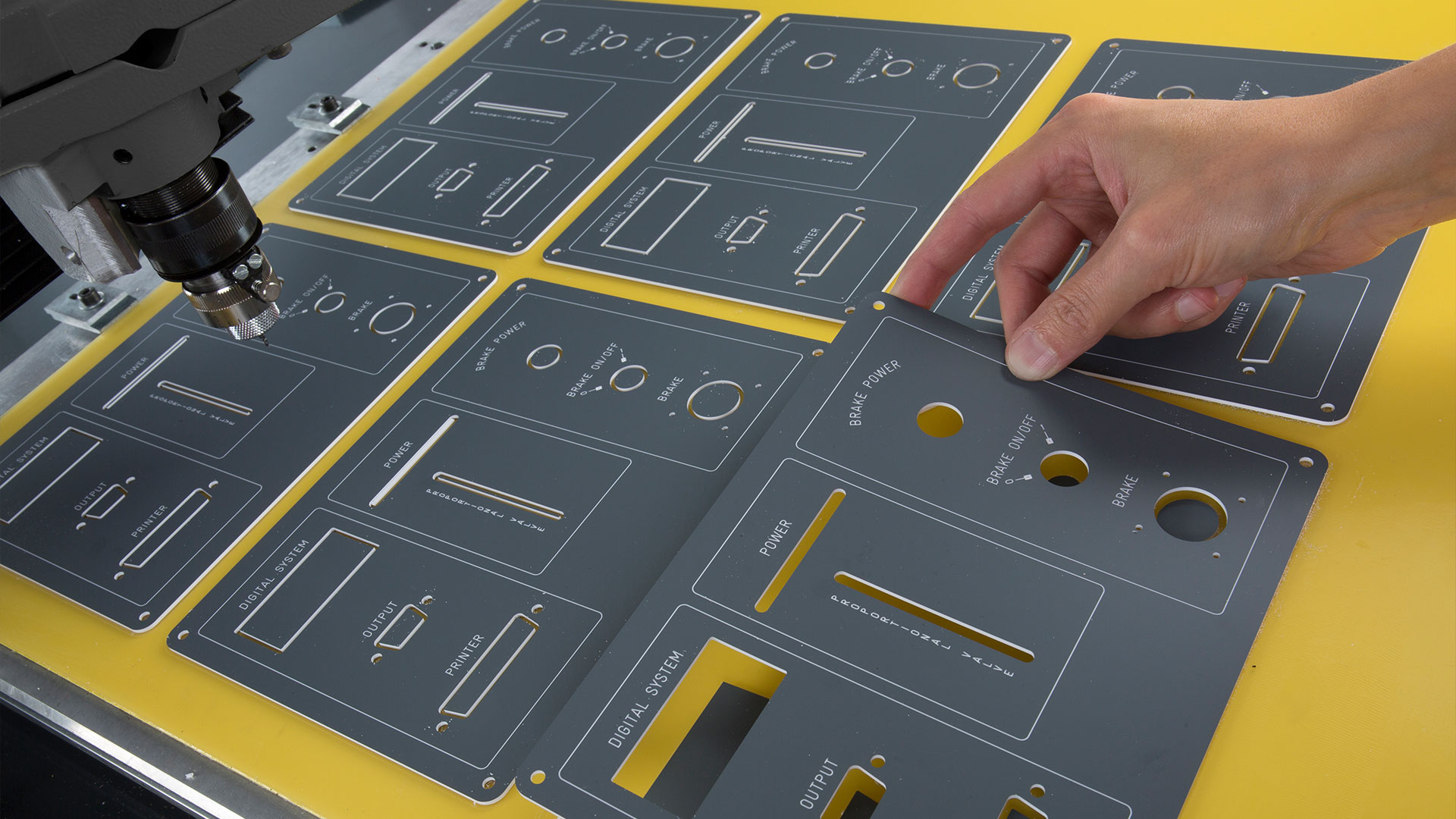

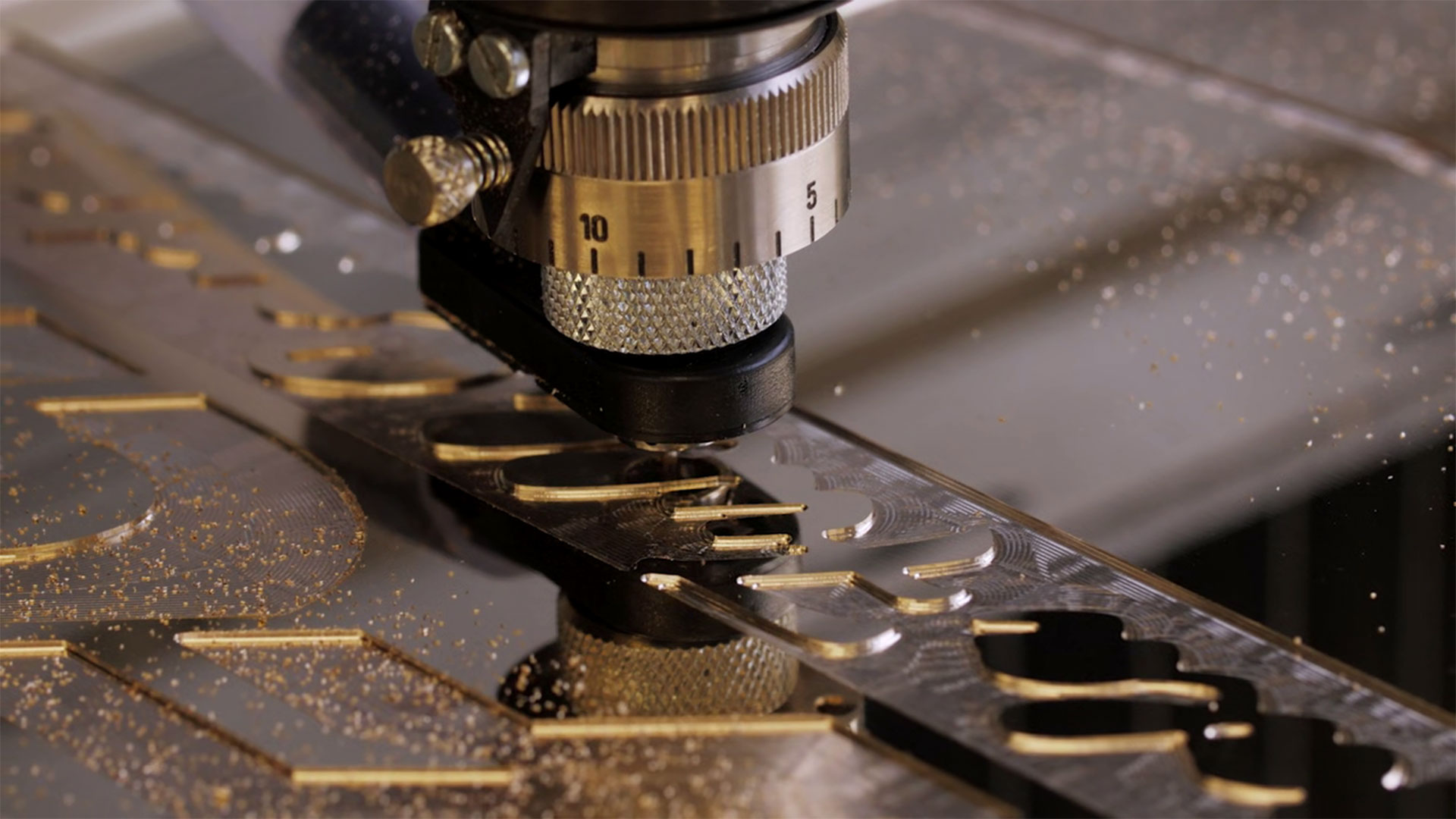

La Serie ISx000 es ideal para: gran producción de pequeños artículos de señalización o rotulación, placas de identificación o etiquetas; matrices de etiquetas con serialización automática e importación de lista de variables; cuadros sinópticos, paneles de mando, carátulas, botoneras, paneles frontales, paneles de control… de gran formato en plástico, acrílico, aluminio, acero; recorte de letras o logotipos para rótulos de cualquier tamaño, letras corpóreas; señalización interior y exterior, directorios, señalización de emergencia; rótulos y directorios en braille y con letras el altorrelieve; expositores, elementos PLV, cartelería; marcado de piezas mecánicas voluminosas de aluminio, latón, acero; mecanizado de piezas, elaboración de moldes, sellos, piezas y complementos de joyería, troqueles, etc.

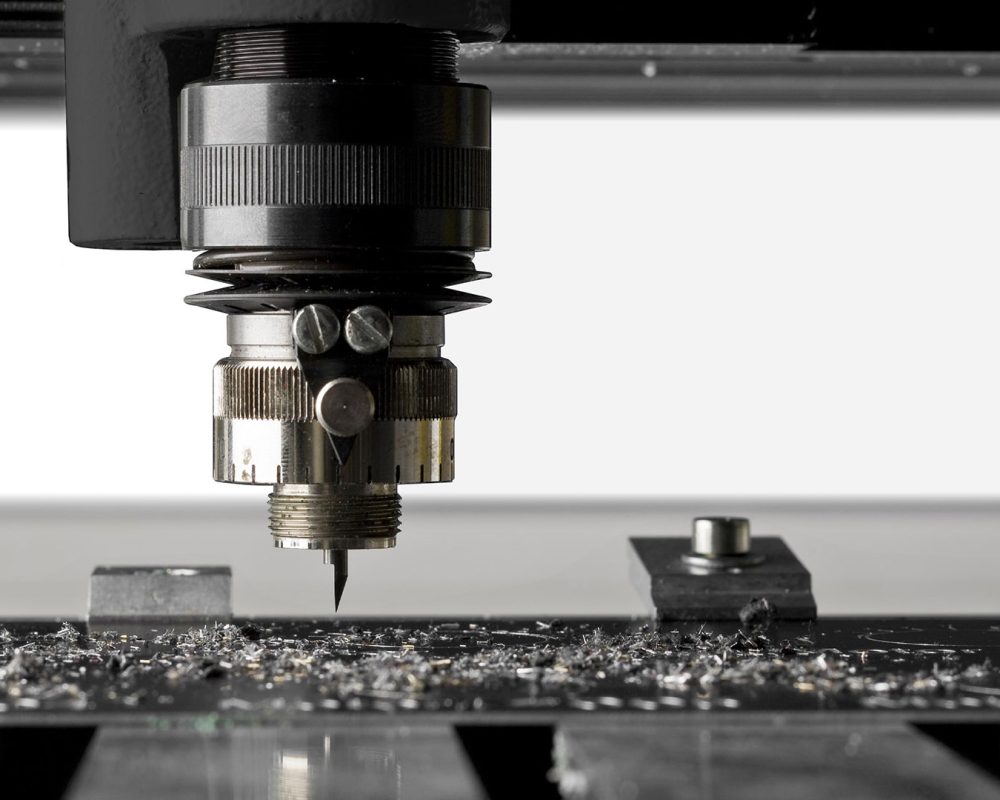

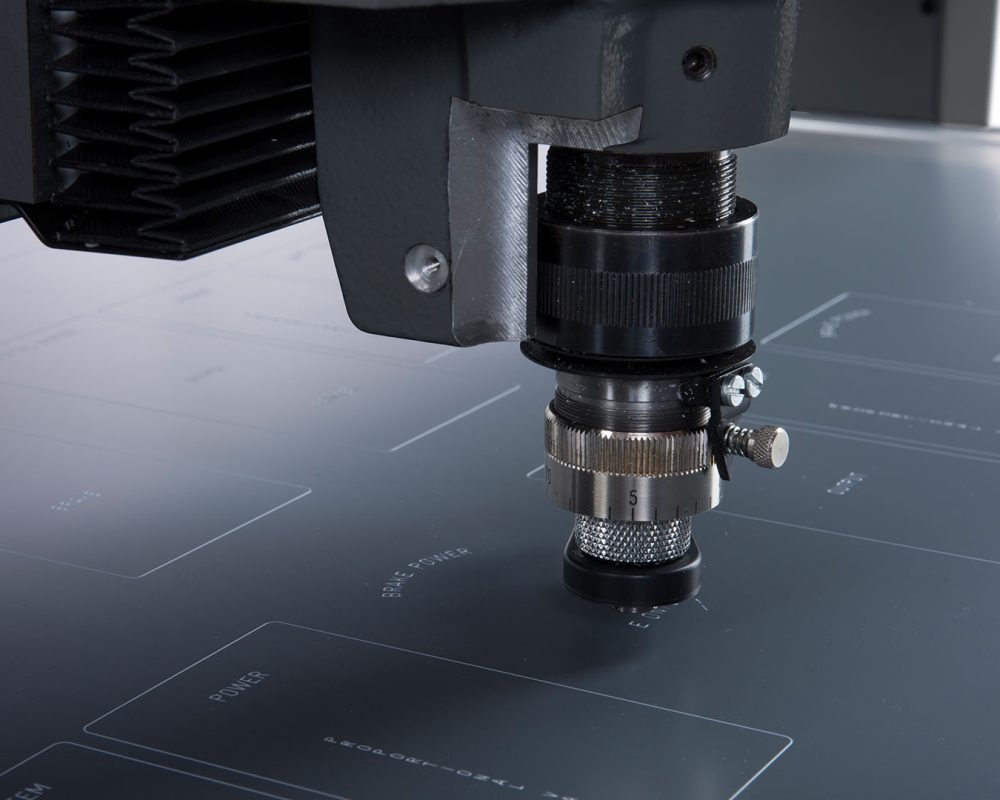

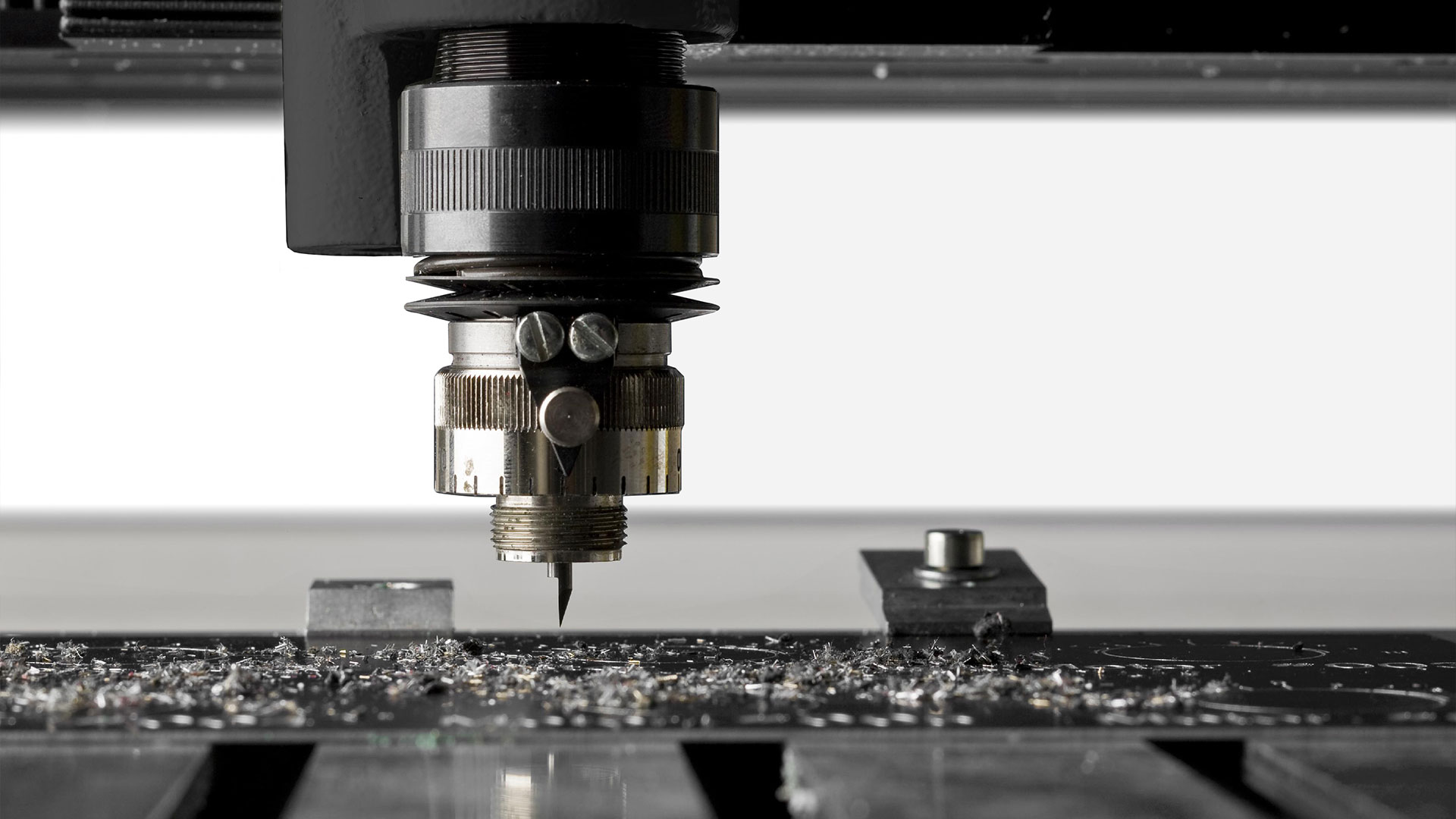

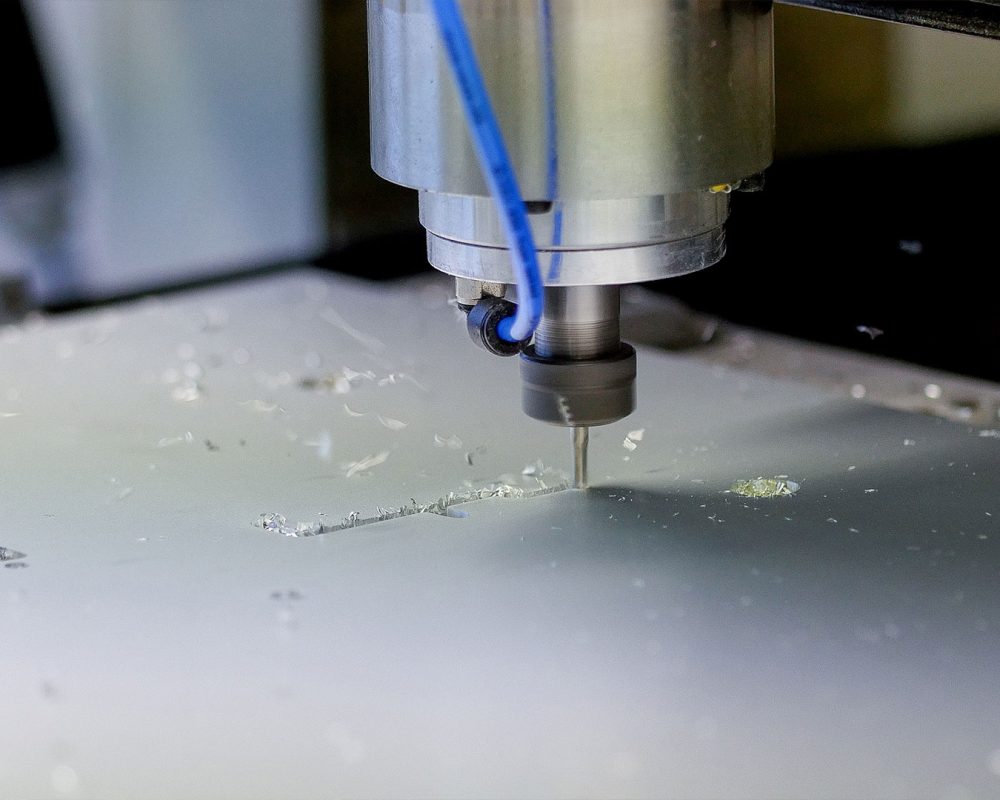

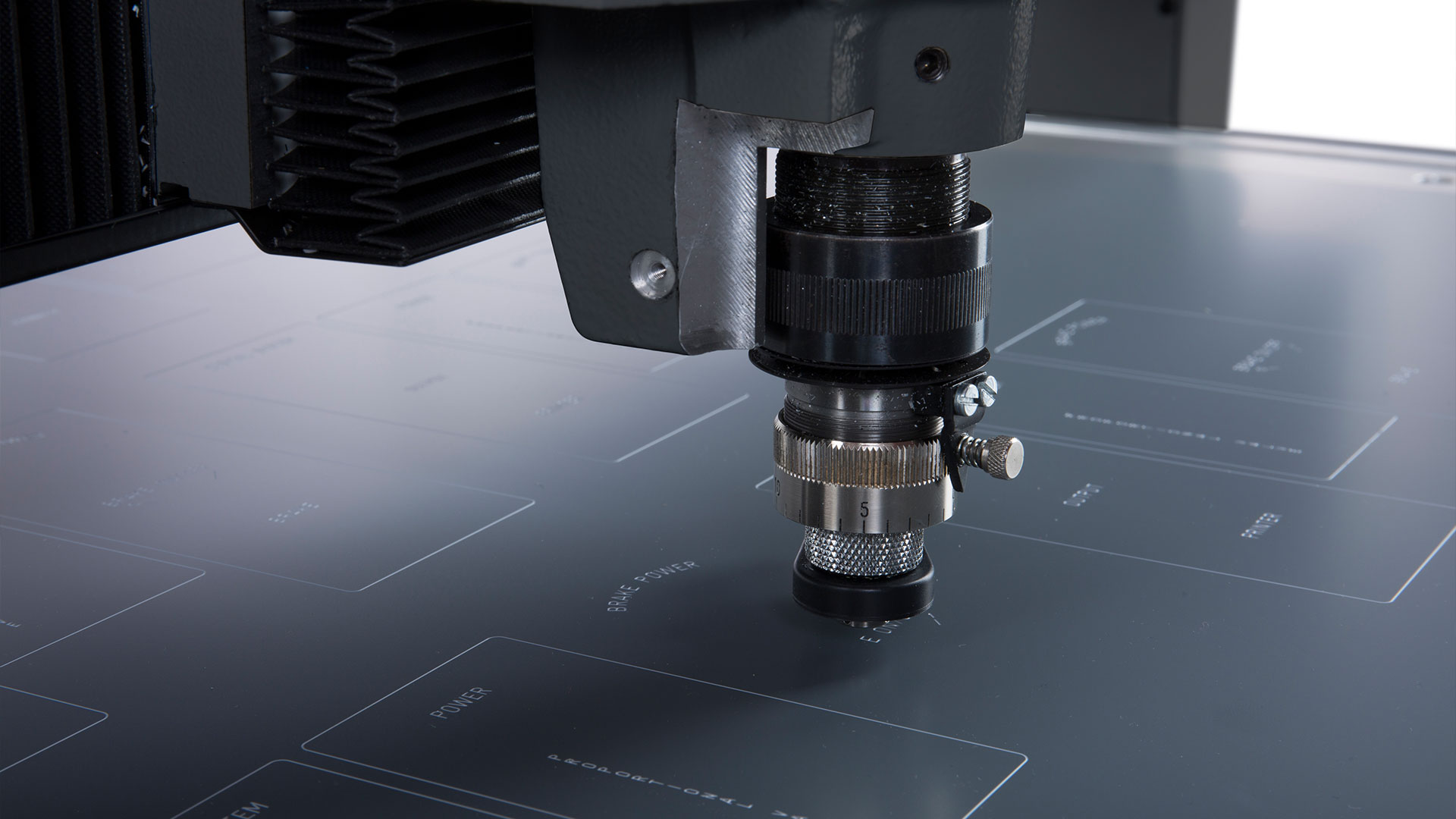

La ISx000 se suministra con una quilla estándar para herramientas de 4,36 mm con una potencia de 90W y velocidad de rotación de hasta 20.000 rpm, lo que permite un grabado preciso y rápido en la gran mayoría de materiales. Es posible añadir una quilla de pinza para trabajar con herramientas desde 3 mm de diámetro hasta 6,35 mm.

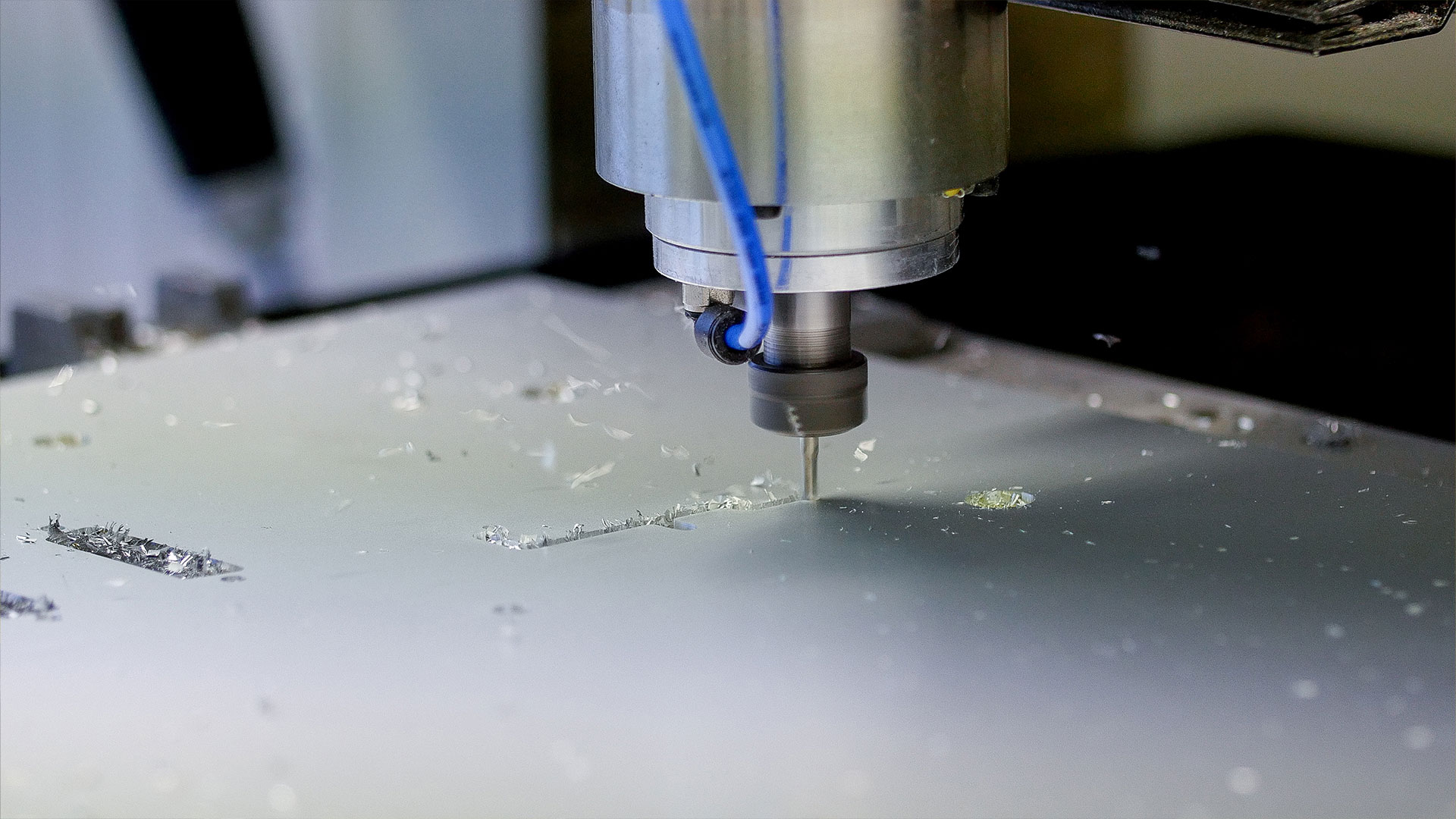

Además, para trabajos más exigentes sobre metal, existen varias quillas de alta frecuencia: una de 150W de potencia con una velocidad de rotación de hasta 60.000 rpm; otra de 750W de potencia con una velocidad de rotación de hasta 24.000 rpm; y una más potente de 1kW con velocidad de rotación de hasta 60.000 rpm.

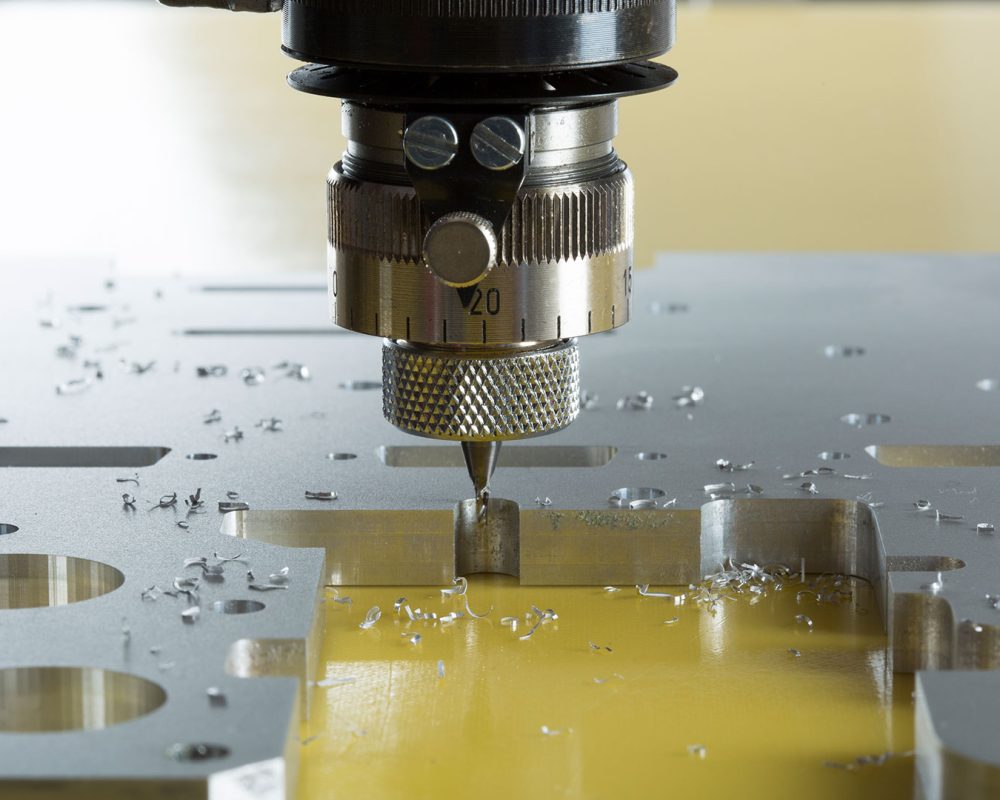

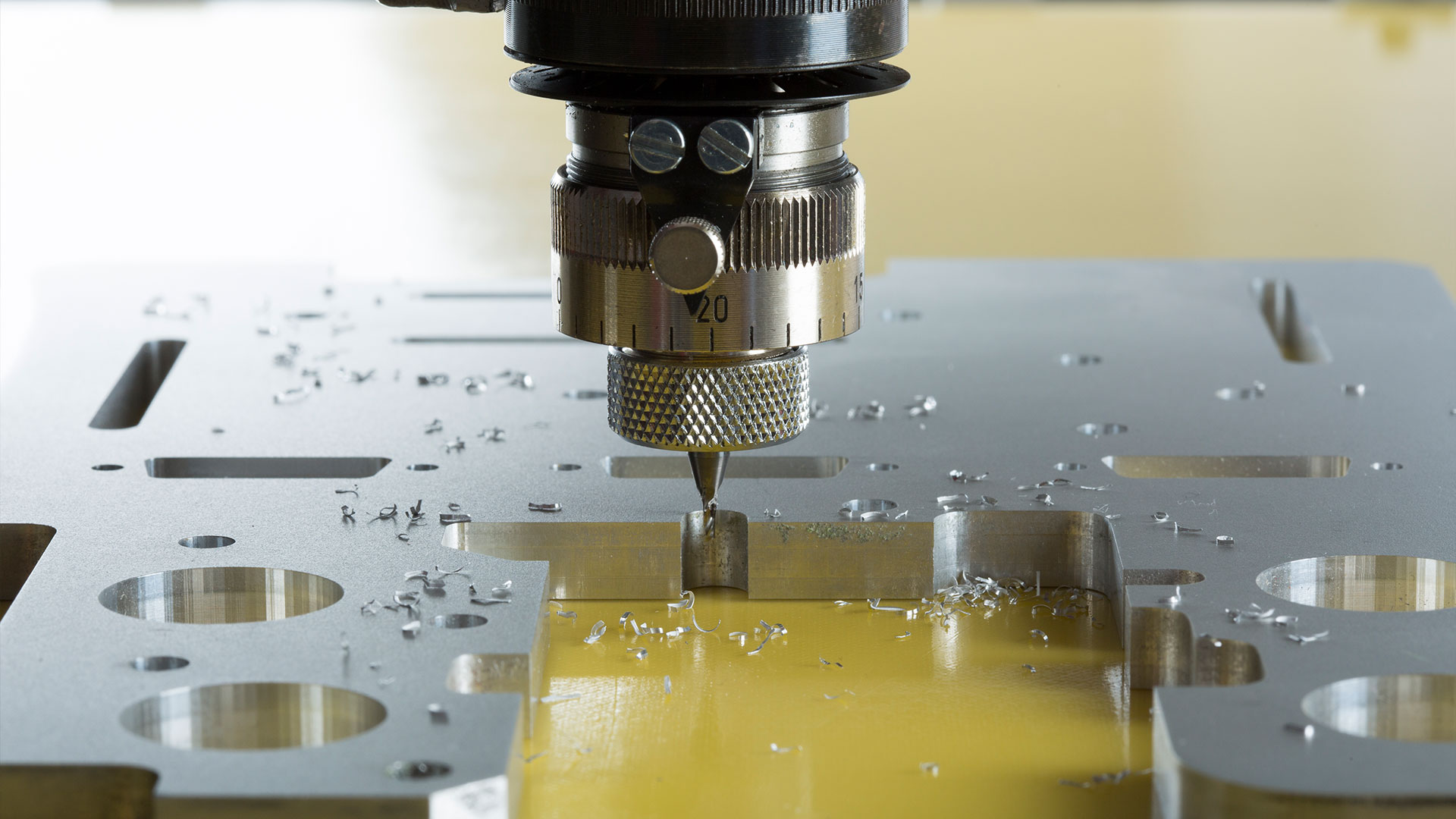

Las máquinas de la Serie ISx000 permiten realizar grabados y mecanizados en 2D, 2,5D y 3D, dependiendo del módulo de software que se elija, lo que incluye la creación de moldes, matrices, troqueles, punzones para estampación, sellos en relieve y grabados detallados en superficies complejas.

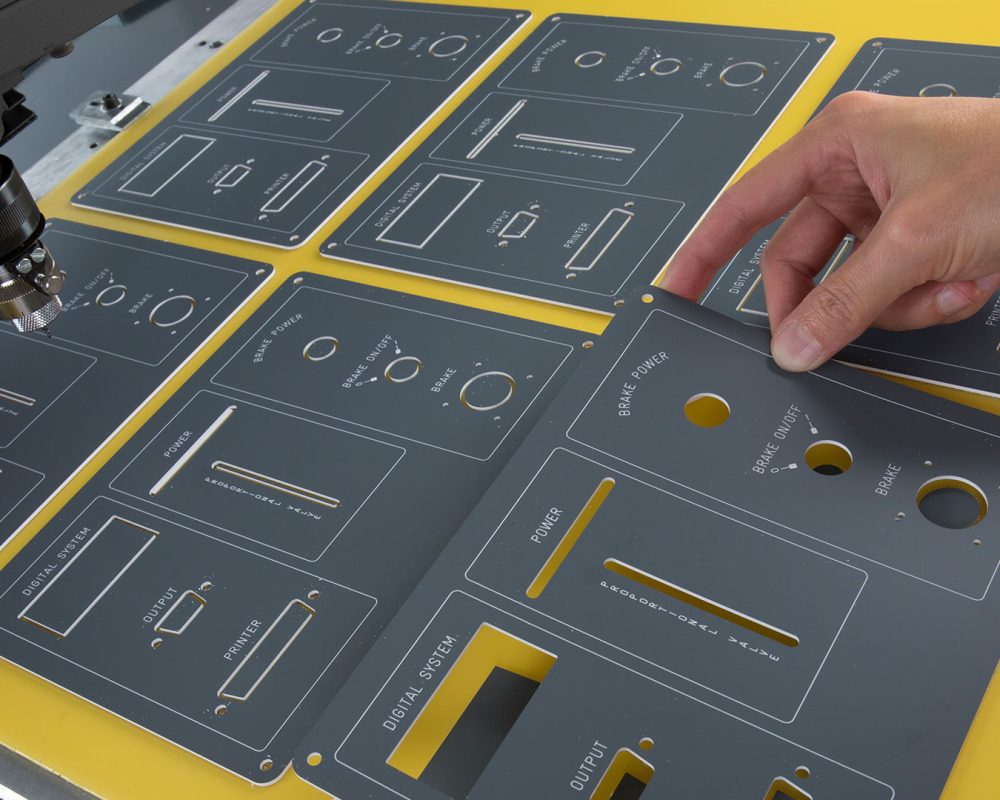

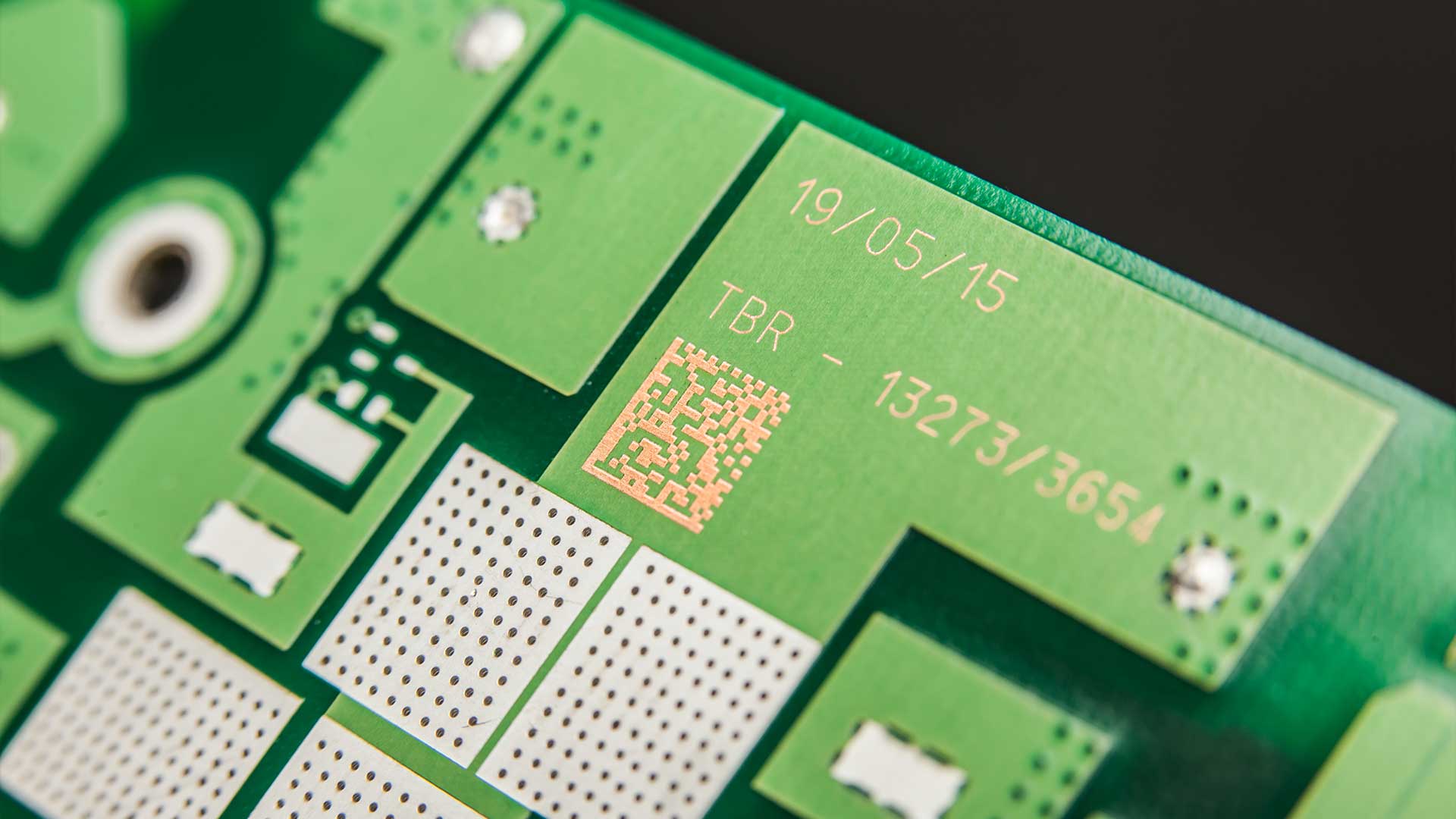

Sí, la Serie ISx000 es adecuada para realizar placas en serie gracias a su compatibilidad con matrices de etiquetas, serialización automática y otras funciones avanzadas del software GravoStyle™. Esto permite la creación de placas de identificación, placas de características, etiquetas para cuadros eléctricos, etc. de forma rápida y eficiente.
La Serie ISx000 está equipada con una estructura robusta y características de seguridad avanzadas como el botón de parada de emergencia y la electrónica protegida, lo que asegura que los operarios puedan trabajar de manera segura.

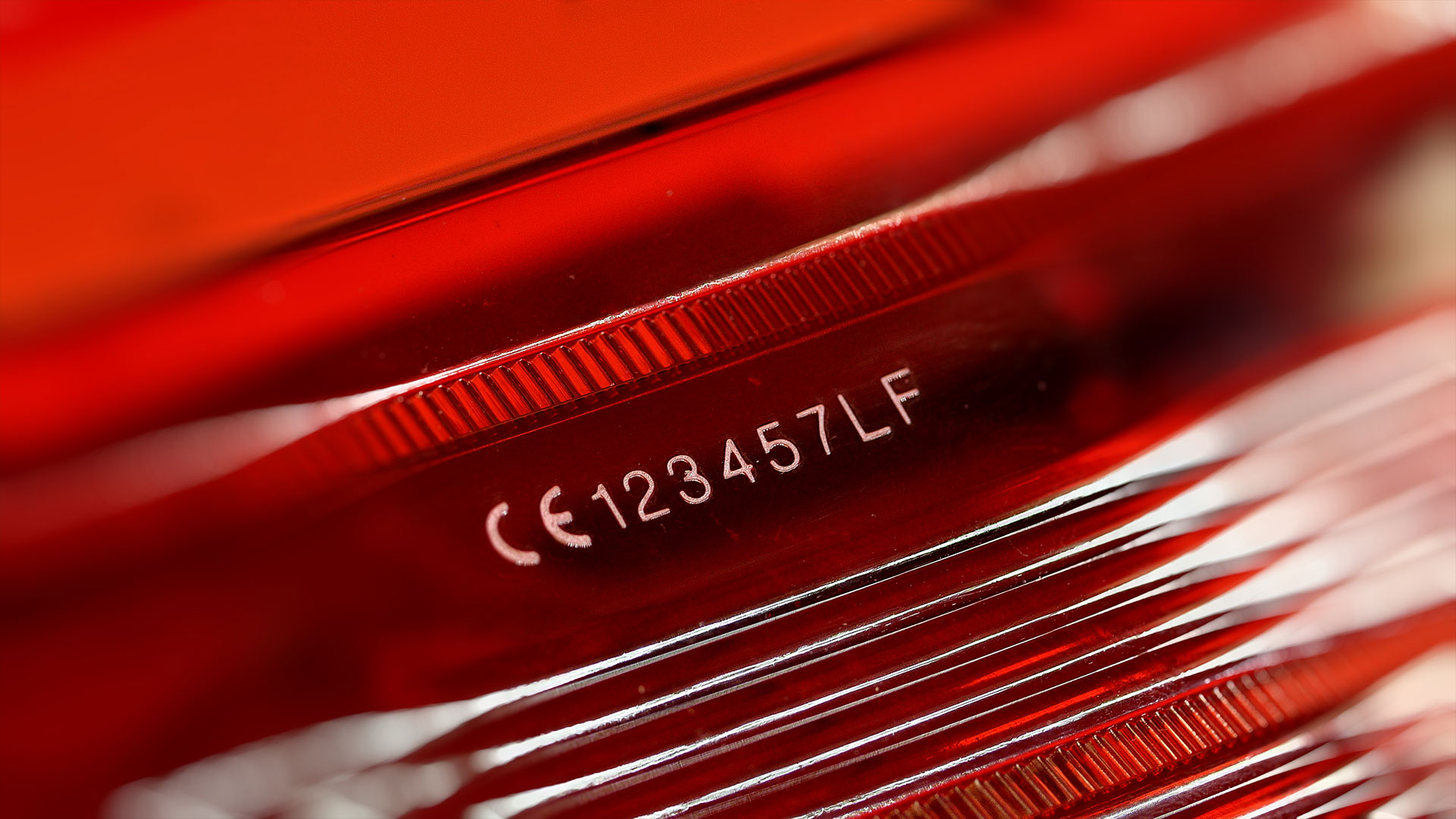

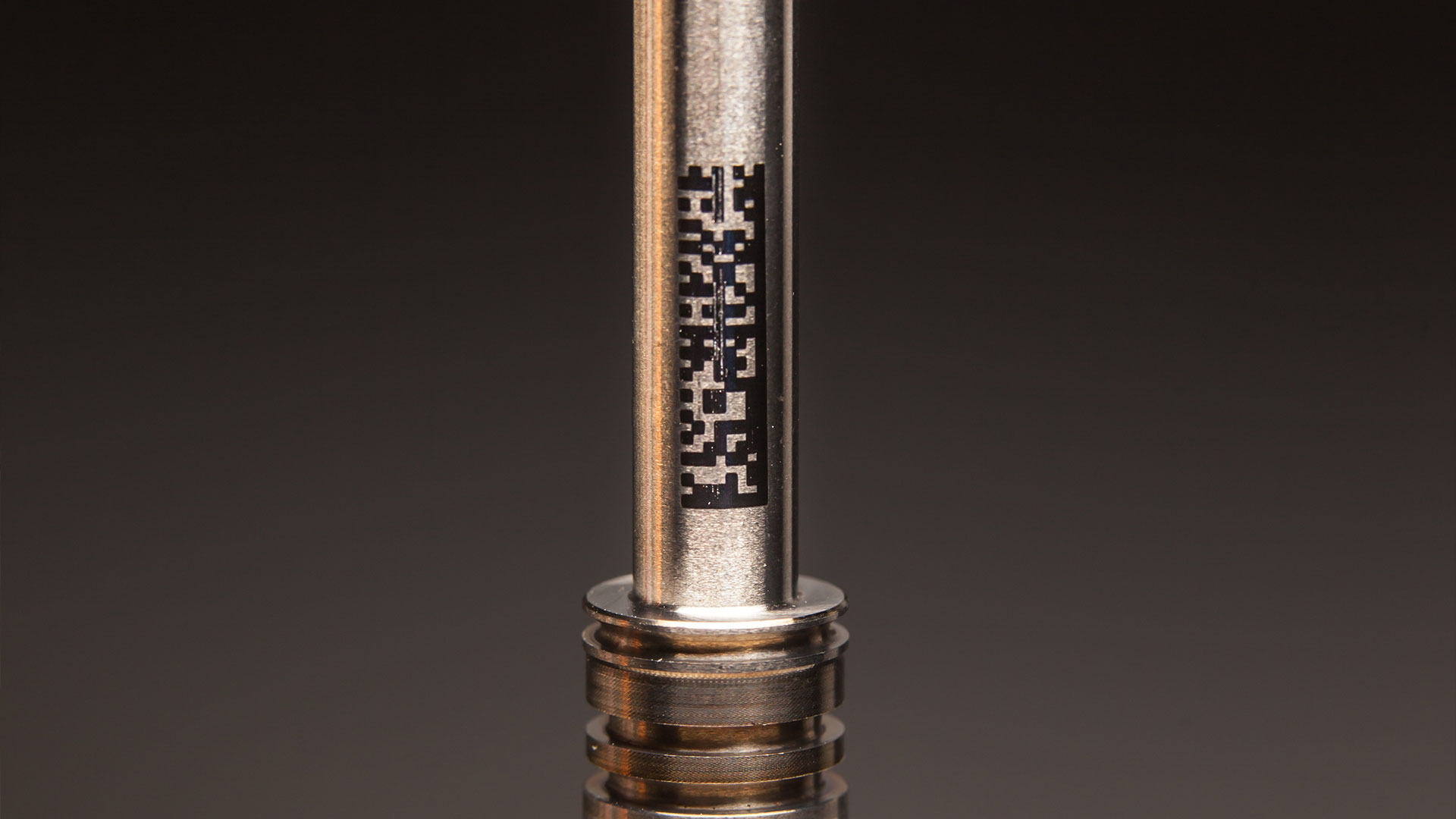

La ISx000 es compatible con una amplia gama de materiales, incluyendo metales como el acero, aluminio y latón, así como madera, plásticos y materiales compuestos, permitiendo trabajos versátiles tanto en grabado como en mecanizado.
La ISx000 está diseñada para un mantenimiento sencillo, con componentes robustos y duraderos. Se recomienda la limpieza regular de las herramientas de grabado, así como el mantenimiento de los motores y los rodamientos para asegurar una larga vida útil de la máquina y un rendimiento óptimo.

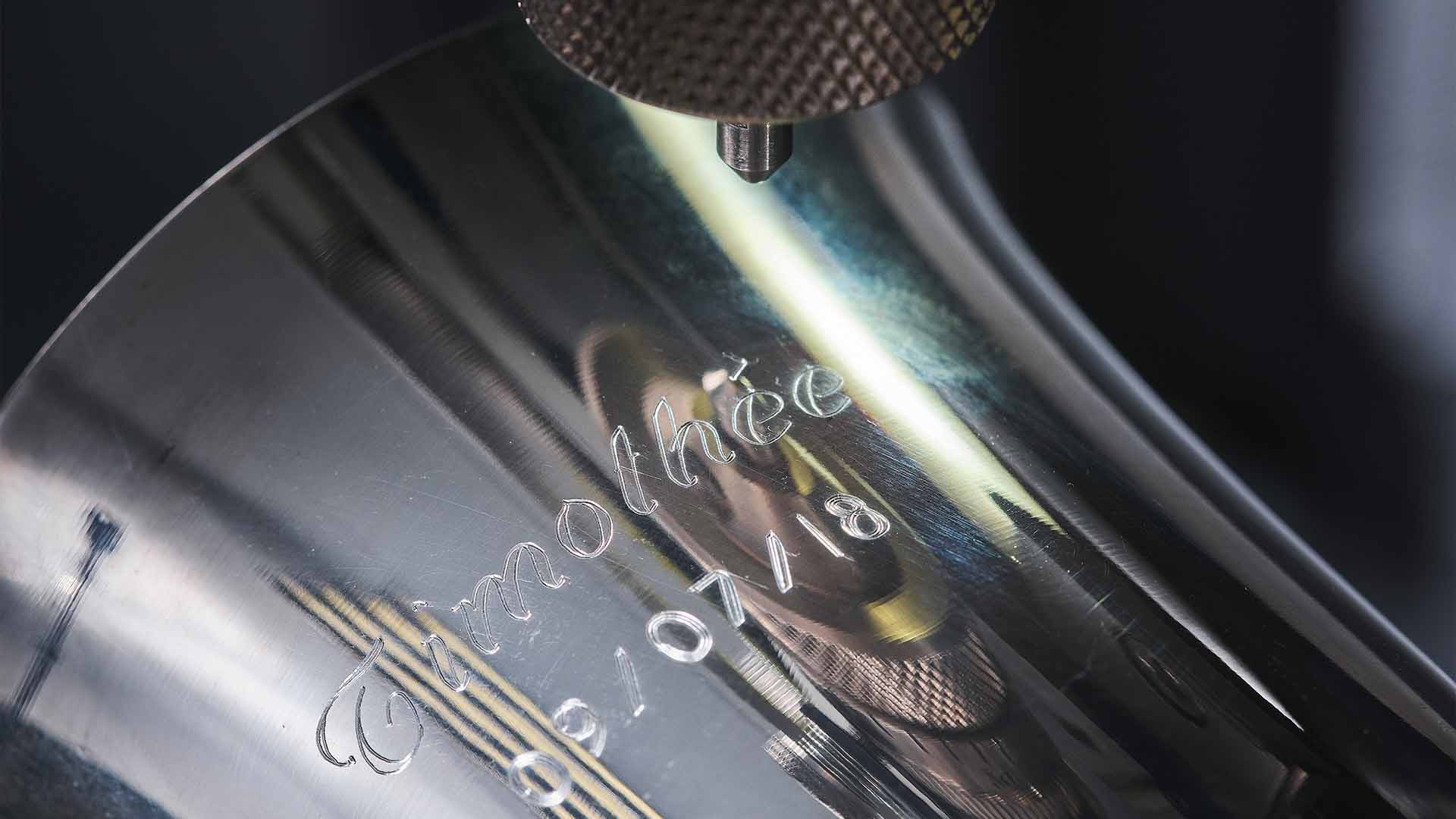

La Serie ofrece una variedad de accesorios, incluyendo sistemas de lubricación de herramientas, kits para la escritura Braille, aspiradores de virutas, tornos rotativos para grabar objetos cilíndricos, tornos para grabar placas pequeñas y más.
No, una vez que se configura el trabajo en Gravostyle™ y se envía a cualquiera de las máquinas de la Serie ISx000, esta realizará la tarea de forma segura sin necesidad de supervisión constante.
