Pantógrafo de grabado manual tradicional

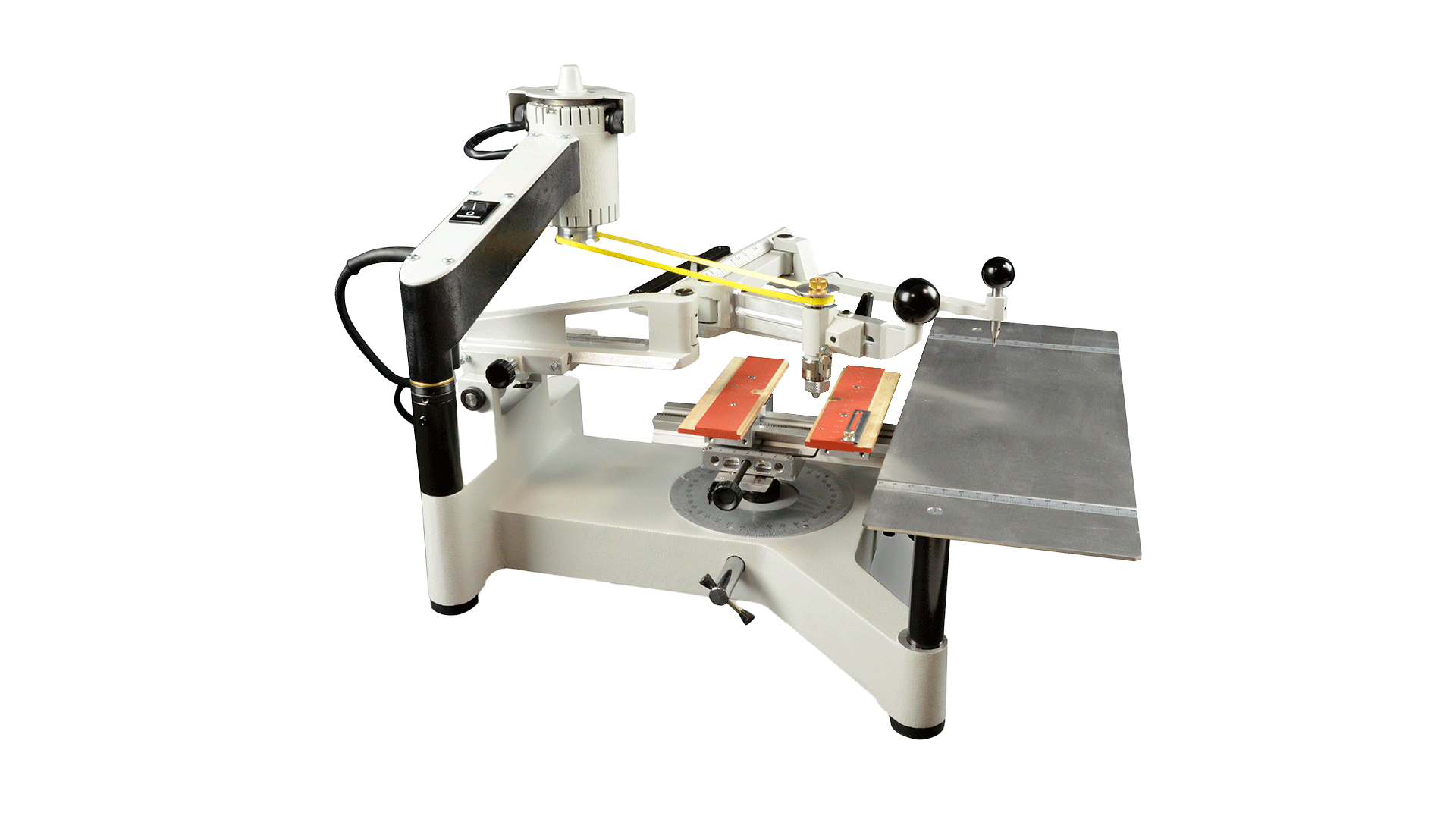

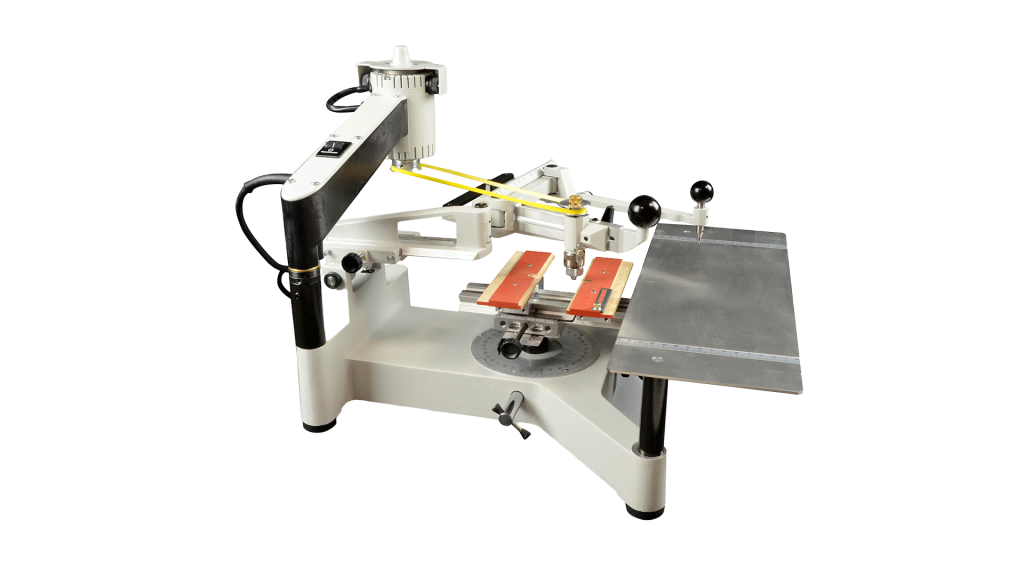

El Pantógrafo Manual IM3 es una solución de grabado tradicional pensada para quienes buscan simplicidad, control manual y fiabilidad. Puede utilizarse con o sin motor, es ligero, compacto y extremadamente fácil de manejar. Aunque no ofrece las posibilidades de las máquinas electrónicas, es una opción ideal para usuarios que desean grabar sin grandes inversiones, especialmente en espacios reducidos.
Está diseñado para el grabado de textos y dibujos sobre etiquetas, placas pequeñas y objetos personalizados en el sector de la joyería, el de los regalos promocionales, taxidermias, placas de buzón, etc.
La IM3 representa el grabado manual clásico, permitiendo al operario un control total del proceso. Gracias a su sistema de pantografía, el usuario puede reproducir textos y diseños con precisión, adaptando la escala del grabado mediante sus relaciones de reducción. Es una máquina ideal para trabajos sencillos, personalizados y de bajo volumen.

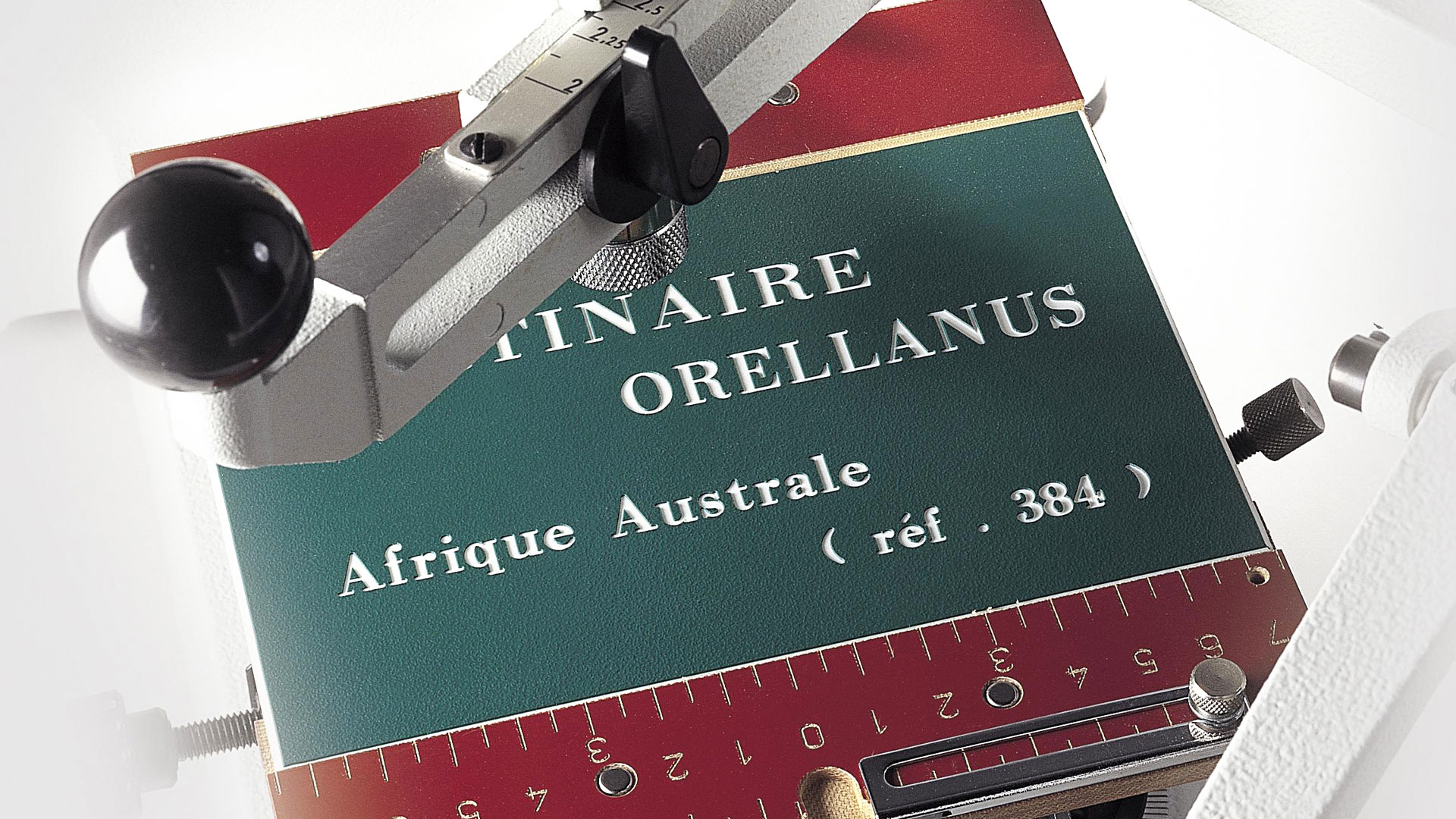

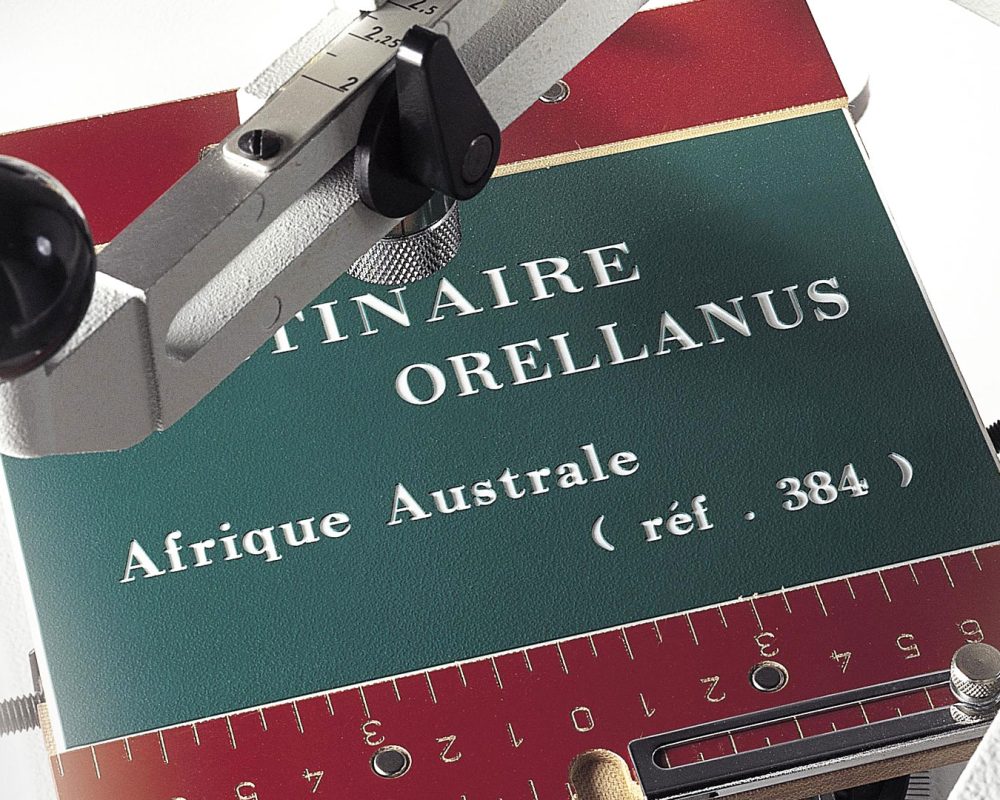

Este pantógrafo puede trabajar con placas, etiquetas, joyas, relojes o bolígrafos, alcanzando piezas de hasta 250 mm de ancho y con longitud ilimitada, gracias a su torno de sujeción abierto. Ofrecemos un amplio abanico de mordazas, herramientas y juegos de letras, símbolos o dibujos, lo que permite adaptar la máquina a prácticamente cualquier objeto o aplicación.

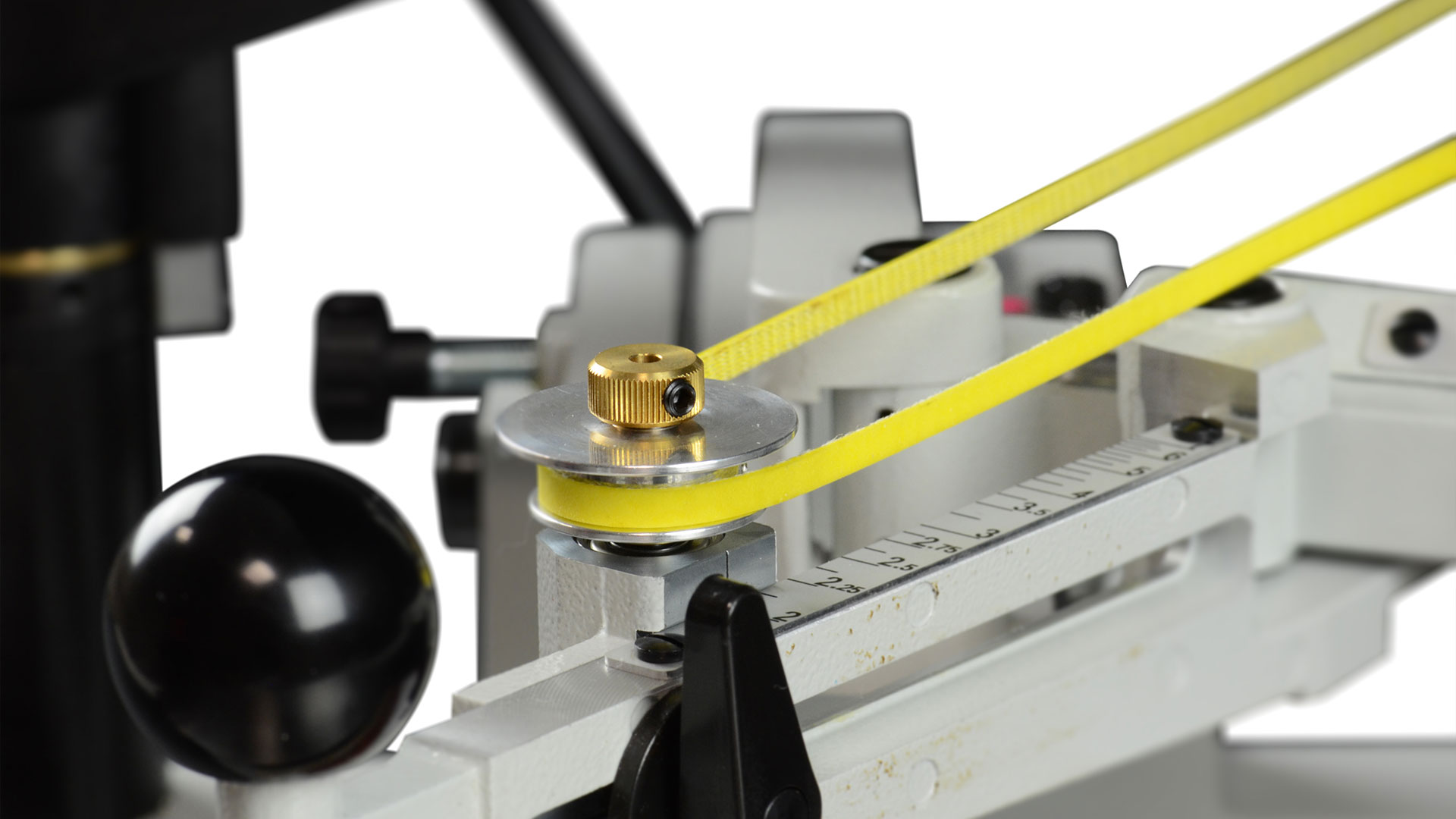

Ligera y compacta, la IM3 es perfecta para talleres pequeños, joyerías o mostradores de personalización. Sus preajustes facilitan el uso incluso a usuarios sin experiencia previa, mientras que su quilla con nonio micrométrico permite ajustar con gran precisión la profundidad del grabado. El brazo equipado con un punzón se mueve por el surco del modelo, mientras que el otro brazo equipado con una quilla porta-fresas reproduce la composición. También está disponible con quilla de diamante no rotativa para aplicaciones específicas.
580 x 510 x 280 mm
200 x 75 mm
11 Kg
10 kg
3,17 mm
La quilla se carga por la parte superior
18 000 rpm
<80 dB
50 mm
Consulta las preguntas más frecuentes sobre el pantógrafo IM3.
Está diseñado para usuarios que buscan una solución sencilla, manual y económica, sin necesidad de automatización ni producción intensiva.
Sí, el IM3 puede utilizarse con o sin motor, lo que permite un grabado totalmente manual si se desea.
Gracias a la ingeniosa nariz reguladora de profundidad resistente a las vibraciones, el grabado permanece
constante independientemente del material. Hay varias herramientas disponibles para el grabado de placas
de latón, cobre, acero, plástico, madera y más, según las necesidades del usuario.
Las piezas pueden alcanzar hasta 250 mm de ancho, con longitud ilimitada, gracias a su sistema de sujeción abierto. La altura máxima desde el torno de sujeción es de 50 mm. El peso máximo de los objetos a grabar es de 10 Kg.
Es ideal para textos, símbolos y dibujos sencillos. Para diseños complejos o producción en serie, se recomiendan máquinas electrónicas o láser.

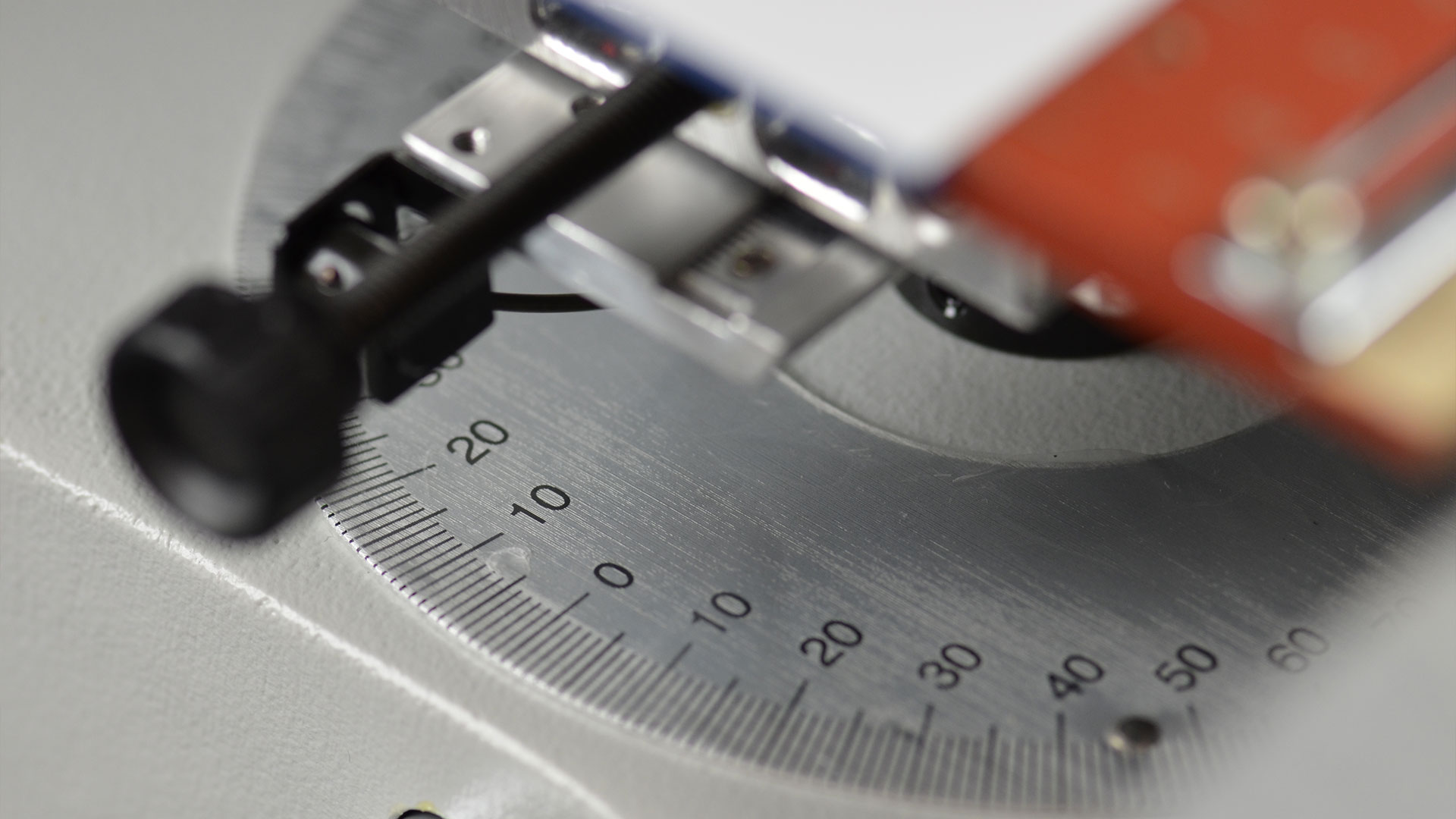

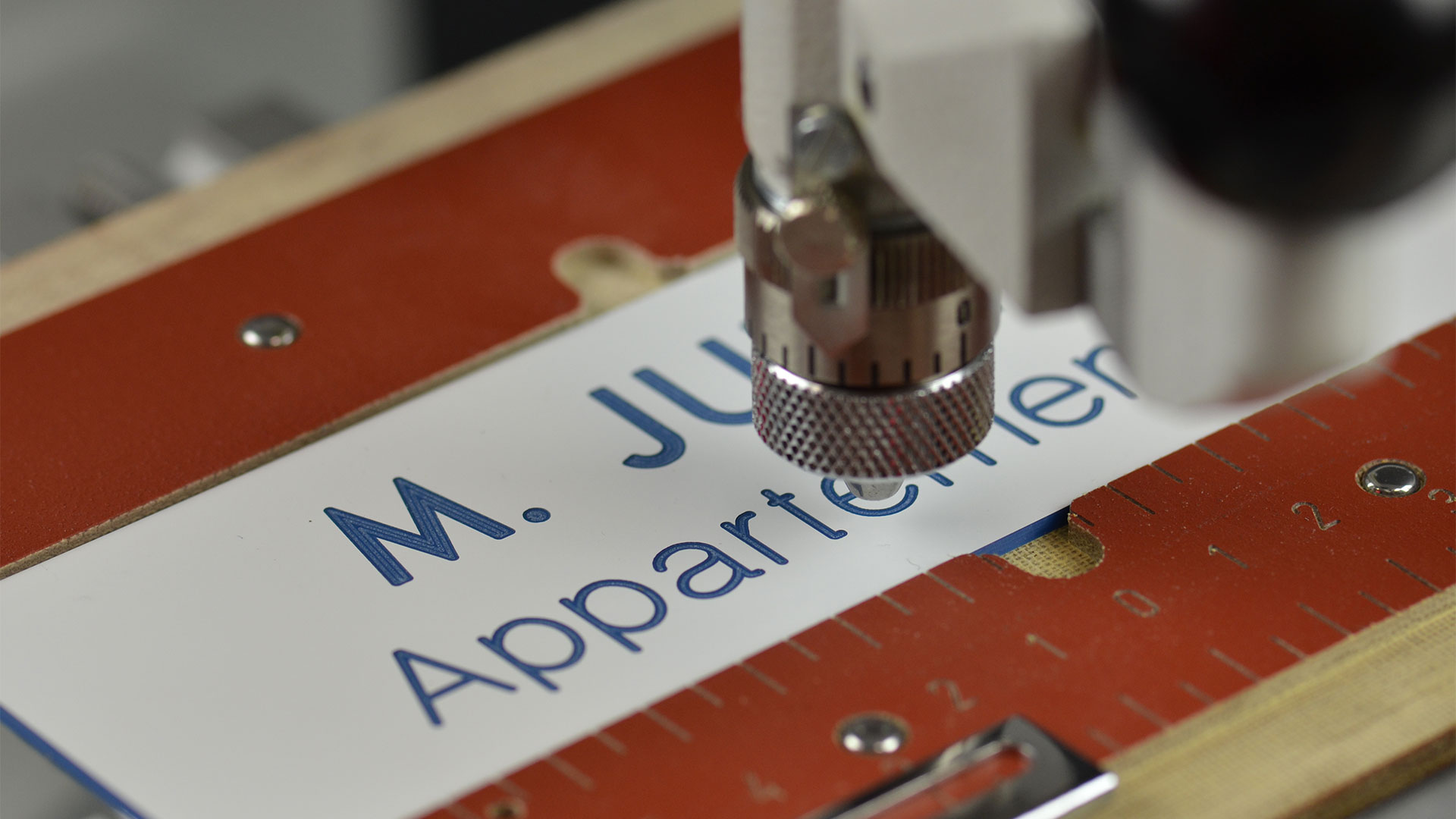

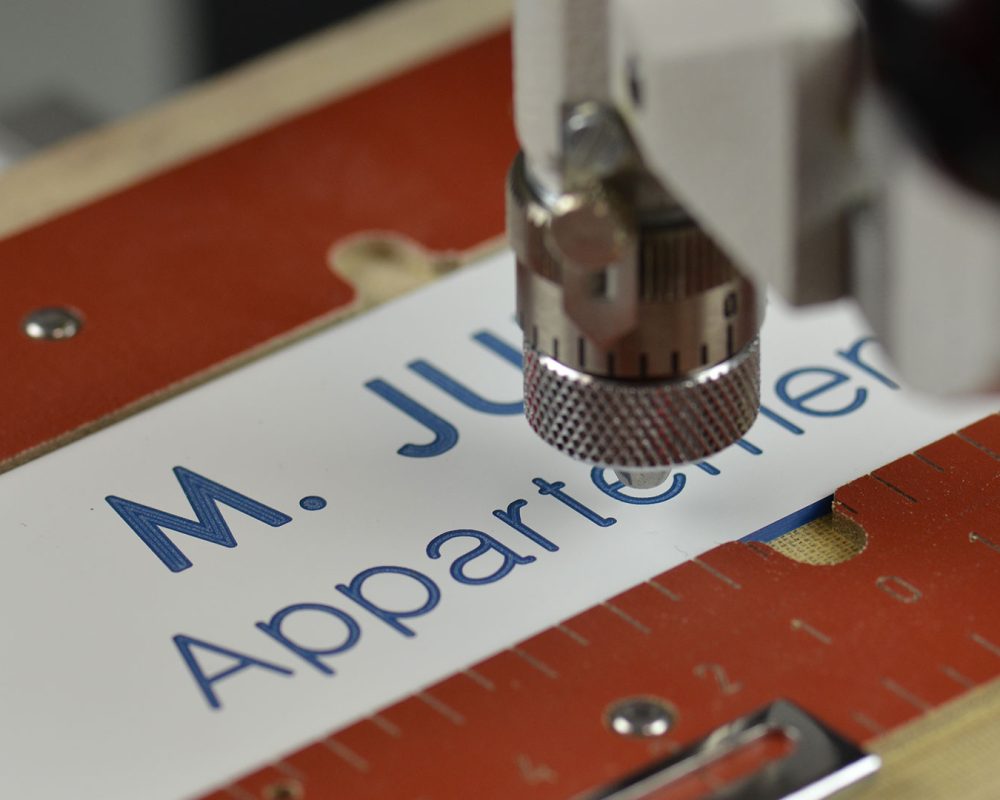

La quilla con nonio micrométrico y nariz reguladora de la IM3 permiten regular con precisión la profundidad del grabado, obteniendo resultados uniformes y controlados. El torno auto-centrador para sujetar las piezas permite posicionarlas de forma precisa y siempre en el mismo sitio.

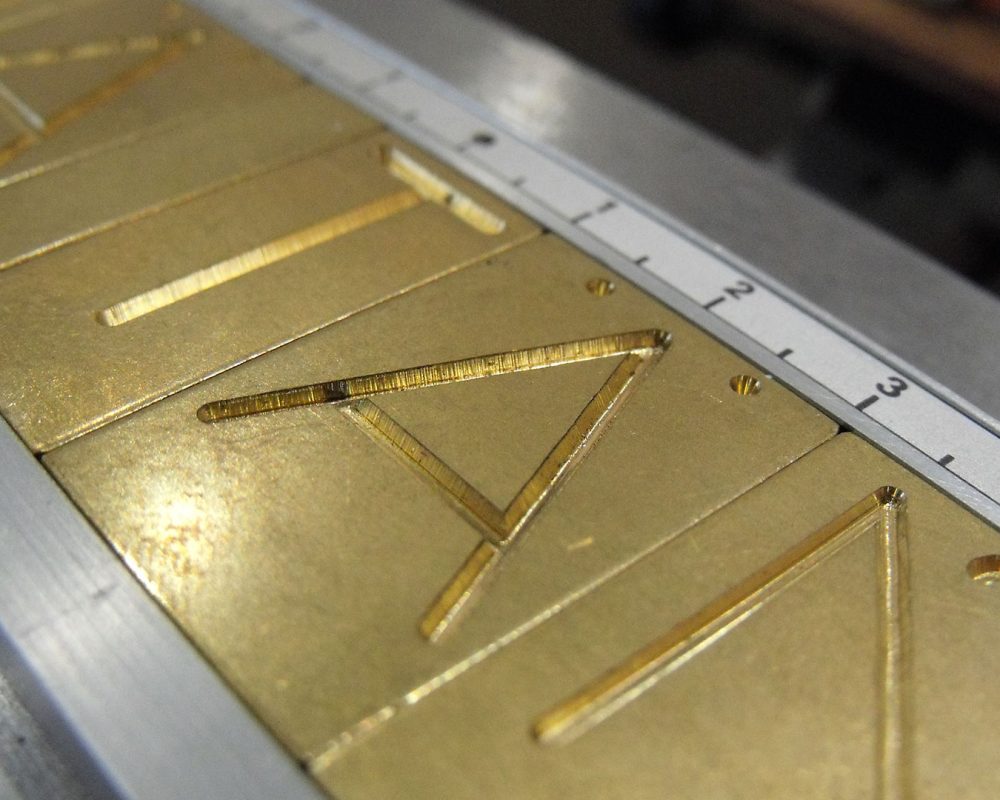

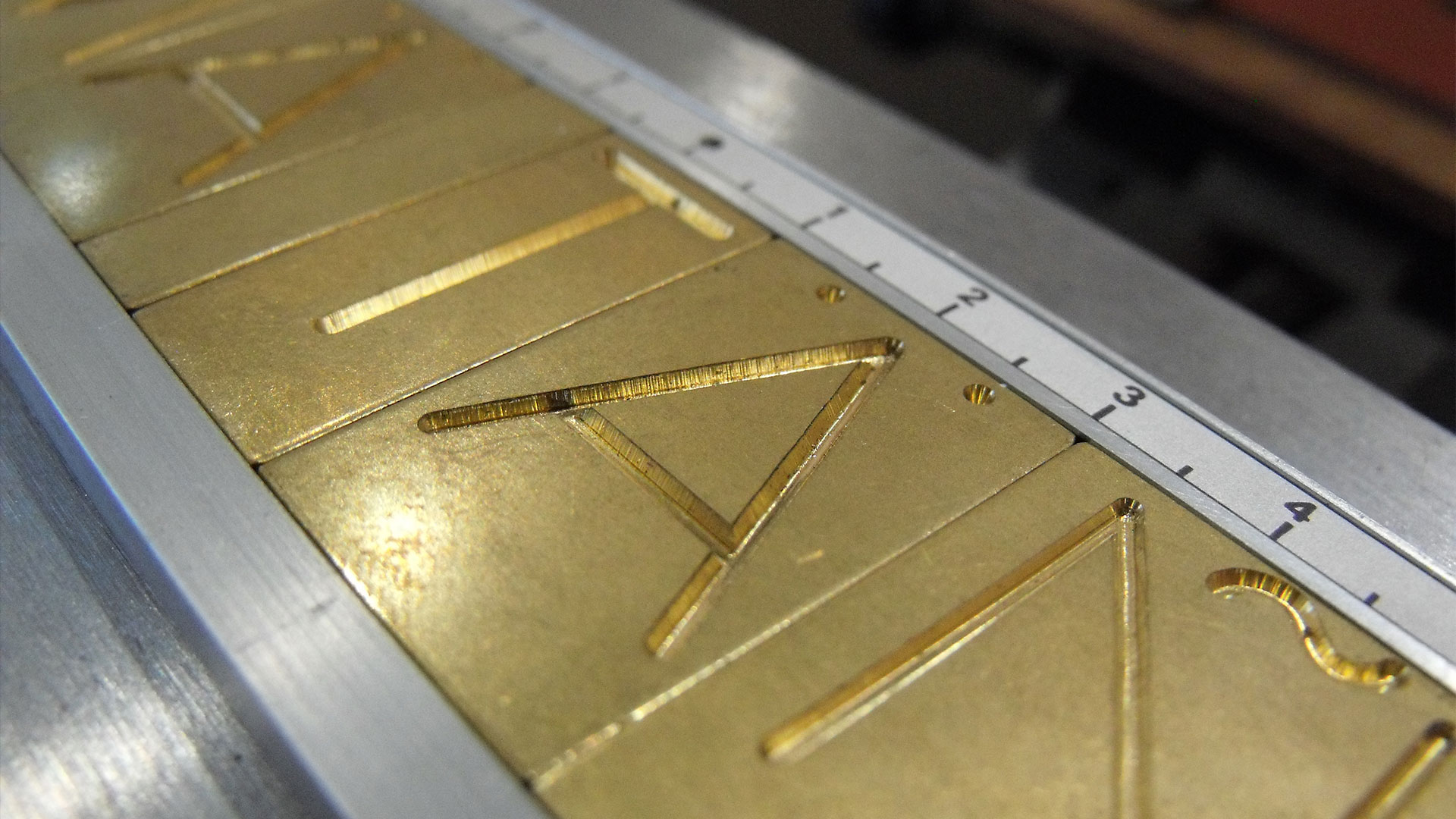

Sí, dispone de más de 40 juegos de alfabetos y símbolos, lo que permite una gran variedad tipográfica. La altura máxima de la letra es 100 mm.
Sí, es perfecta para joyerías, talleres pequeños y comercios que desean ofrecer grabado personalizado sin grandes costes.
El mantenimiento es mínimo: limpieza periódica, revisión de herramientas y un uso adecuado de las mordazas y la quilla.
La IM3 tiene 25 relaciones de reducción (de 1/2 a 1/7).
